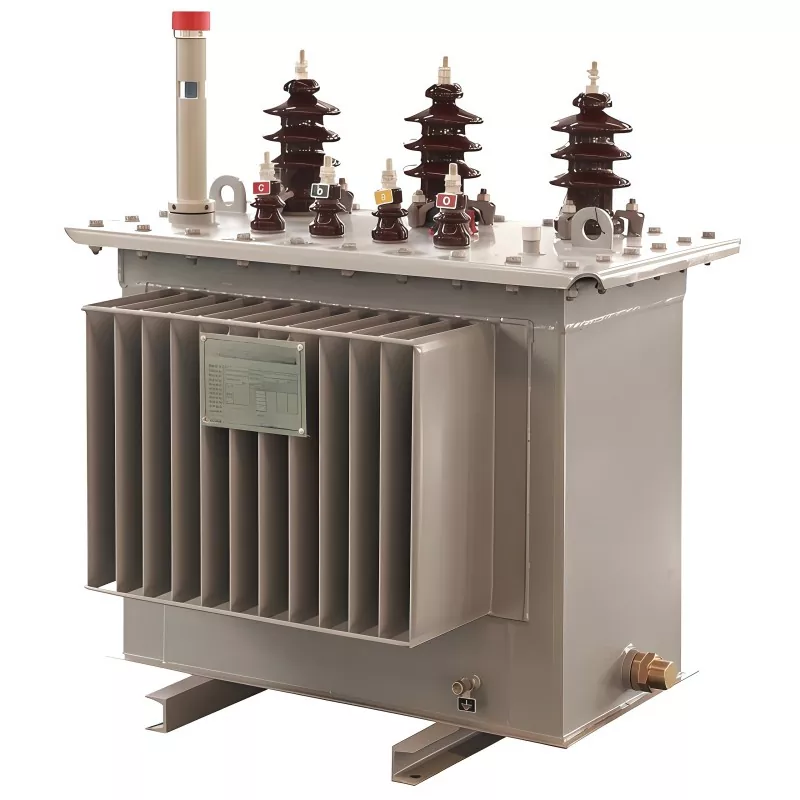

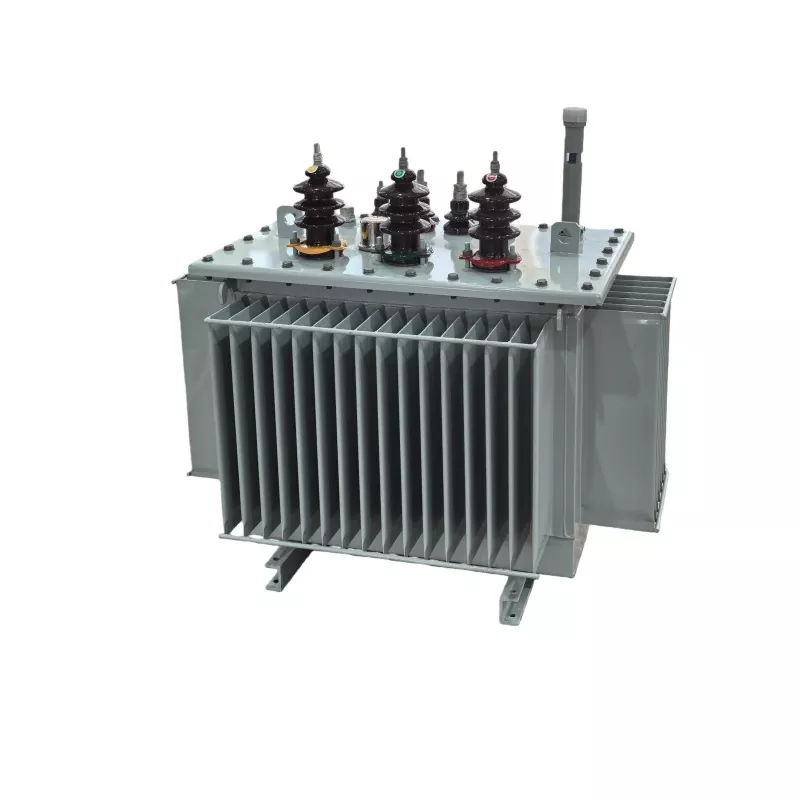

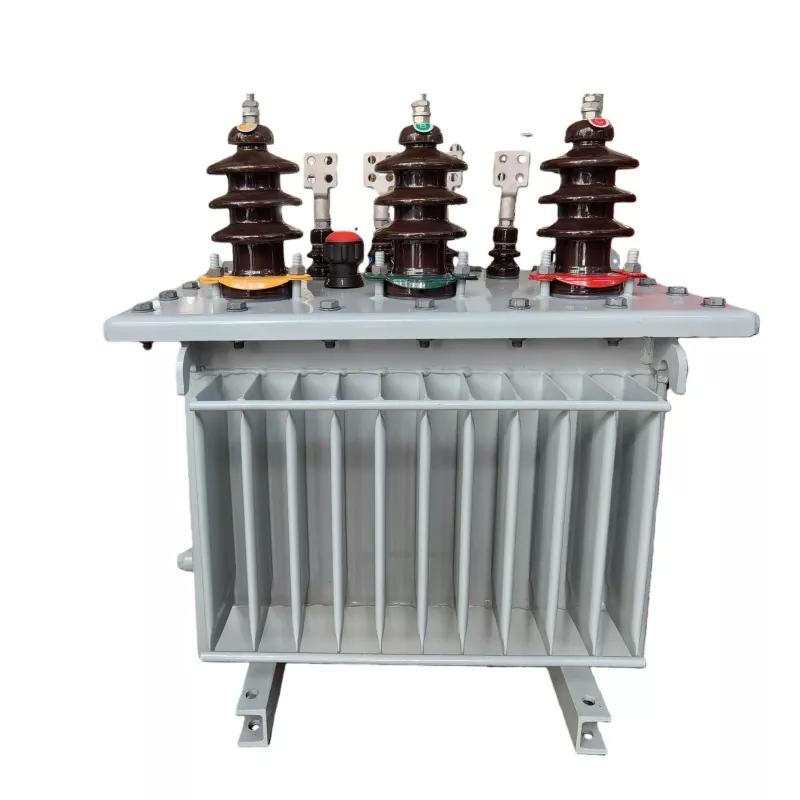

100KVA 11KV маслен трансформатор

Масленият трансформатор 100KVA 11KV е разпределителен трансформатор за средно напрежение, предназначен да понижава първичното напрежение от 11kV до нива с ниско напрежение (обикновено 400V / 415V / 0,4kV) за промишлени, търговски и комунални електроразпределителни системи.

Той използва минерално изолационно масло като охлаждаща и изолираща среда, осигурявайки стабилни топлинни характеристики и висока диелектрична якост при непрекъснати условия на натоварване.

Случай на приложение

100KVA 11KV маслен трансформатор, произведен от GUANGBIAN, наскоро беше внедрен от африкански клиент, за да замени повреден трансформатор, който претърпя повреда от късо съединение в местна електроразпределителна система.

В този проект оригиналният трансформатор използва алуминиеви намотки, които бяха избрани от съображения за спестяване на разходи. Въпреки това, поради нестабилни условия на мрежата и чести колебания на напрежението от страната на потребителя, трансформаторът многократно беше изложен на претоварване и стрес от късо съединение, което доведе до прекомерно нагряване и евентуална повреда на намотката.

Медни срещу алуминиеви намотки за 100KVA трансформатор

За 100KVA разпределителен трансформатор, GUANGBIAN осигурява и двете:

● Възможност за навиване на мед

● Възможност за навиване на алуминий

Докато алуминиевите намотки предлагат по-ниска първоначална цена, тяхната термична издръжливост и механична якост са относително по-ниски в сравнение с медните намотки.

В нестабилна енергийна среда - като:

● Чести колебания на напрежението

● Условия на висок пусков ток

● Повтарящи се събития на късо съединение

Алуминиевите намотки са по-склонни към:

● Прегряване при условия на претоварване

● Влошаване на изолацията

● Намален живот при сурови мрежови приложения

Разходи спрямо надеждност

Въпреки че трансформаторите с алуминиева намотка имат по-ниска първоначална покупна цена, приложенията в реалния свят показват, че в нестабилна мрежова среда общите разходи за жизнен цикъл могат да се увеличат поради:

● Изисквания за поддръжка

● Неочаквани повреди

● Разходи за подмяна

Следователно изборът на материал трябва да се основава на действителните работни условия, а не само на първоначалната цена, за да се осигури дългосрочна стабилност на системата и да се намалят непланираните престои.

Технически документ

Работна среда

Температурни условия:

Дългосрочна работна температура на околната среда: -25 ℃ ~ +45 ℃.

Максимална работна температура на околната среда: Не повече от +50 ℃.

Температура на съхранение и транспортиране:

-40℃ ~ +60℃.

Условия на влажност:

Относителна влажност: ≤95% при 25 ℃

Изисквания за надморска височина:

Номинален обхват на адаптация към надморска височина: ≤1000 метра

Техническо позициониране срещу конкуренти

Потопен в масло срещу сух трансформатор

Маслените трансформатори са по-подходящи за тежкотоварни, външни и приложения с дълъг живот.

В сравнение с по-ниски стандарти (тенденция от сериите S9 / S11 / S13)

● S9: По-високи загуби, остарял стандарт за ефективност

● S11: Основна съвременна ефективност

● S13: Ниски загуби, високоефективен дизайн (предпочитан на експортните пазари)

Трансформатор от 100 KVA, проектиран с технология на сърцевината S13, може да намали загубите на празен ход с 15–30% в сравнение с S11, подобрявайки ROI при дългосрочна работа.

Позициониране на конкурент на пазарно ниво

В сравнение с генеричните производители:

● По-добър контрол на загубите (оптимизиране на загубата на празен ход + натоварване)

● По-голяма устойчивост на късо съединение

● Подобрена технология за уплътняване (предотвратяване на изтичане на масло)

● По-добра документация за съответствие за експортни пазари

Нашата фабрика

Цех за ламарина

Цех за навиване на фолио

Работилница за навиване

Цех за навиване на пещи

Цех за монтаж на трансформатори

Цех за въвеждане в експлоатация на трансформатори

ЧЗВ

Q1: Какъв е животът на 100KVA маслен трансформатор?

Обикновено 20–30 години, в зависимост от условията на натоварване, поддръжката и средата на инсталиране.

Q2: Може ли да се използва на открито?

да Маслените трансформатори са специално проектирани за външни подстанции и тежки среди.

Q3: Каква поддръжка е необходима?

● Редовна проверка на нивото на маслото

● Периодично тестване на диелектрика на маслото

● Втулка и затягане на връзката

● Следене на температурата

Интервалите за поддръжка обикновено са по-дълги от сухите трансформатори.

Q4: Каква е разликата между 11KV и 10KV трансформатори?

11KV е по-високо ниво на системно напрежение, често използвано в международни разпределителни мрежи. Принципите на работа остават подобни, но изискванията за изолация са по-строги.

Q5: Подходящ ли е за проекти за възобновяема енергия?

да Той се използва широко в слънчеви и вятърни понижаващи разпределителни системи поради своята стабилност и толерантност към претоварване.
