Как може 37.5KVA монтиран на стълб трансформатор да подобри надеждното разпределение на мощността

Гуангбяндоставя на37.5KVA Монтиран на стълб трансформаторза надземни разпределителни системи, обслужващи жилищни, селскостопански, търговски и леки индустриални товари. Проектиран за практическо внедряване на открито, този трансформатор съчетава компактна монтирана на стълб инсталация, медни намотки, маслена изолация, контролирано производство и фабрични тестове, за да поддържа стабилно разпределение на мощността от средно до ниско напрежение.

37.5KVA монтиран на стълб трансформатор е разпределителен трансформатор, предназначен да намали електричеството със средно напрежение от въздушните линии до по-ниско напрежение, подходящо за крайни потребители. Неговият номинален капацитет от 37,5 KVA го прави подходящ за относително умерени електрически натоварвания, където се предпочита компактна, повдигната трансформаторна инсталация. Тази статия обяснява как работи трансформаторът, къде се използва, какви технически фактори влияят на производителността, как се произвежда и тества и защо монтираната на стълб инсталация може да бъде практична за модерни надземни разпределителни мрежи.

Съдържание

Какво представлява 37.5KVA монтиран на стълб трансформатор?

Как работи 37.5KVA монтиран на стълб трансформатор?

Къде се използва 37.5KVA монтиран на стълб трансформатор?

Какви са основните характеристики?

Как се произвежда трансформаторът?

Какви тестове трябва да обмислят купувачите?

Защо да изберете монтиран на стълб разпределителен трансформатор?

Как купувачите трябва да изберат правилния трансформатор?

Често задавани въпроси

Заключение

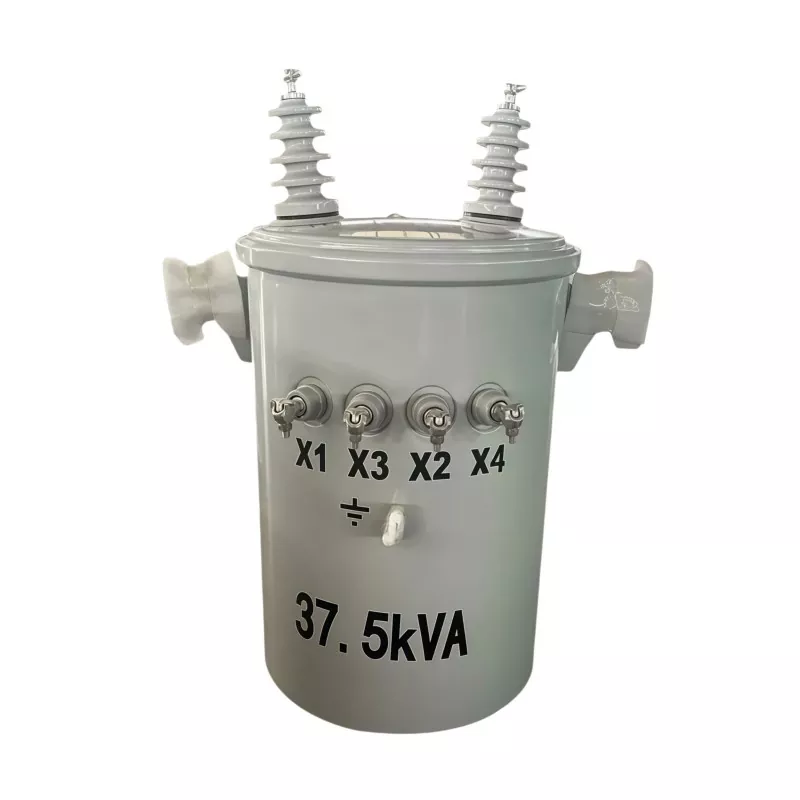

Какво представлява 37.5KVA монтиран на стълб трансформатор?

37.5KVA монтиран на стълб трансформатор е електрическо разпределително устройство, монтирано на стълб за комунални услуги или подобна надземна опорна конструкция. Неговата основна функция е да намалява електричеството със средно напрежение от надземна разпределителна линия към по-ниско напрежение, което може да се използва от битови, селскостопански, търговски и леки индустриални потребители.

Номиналната мощност от 37,5 KVA представлява привидния мощностен капацитет на трансформатора. При практическото планиране на разпределението този капацитет може да бъде подходящ за мрежи с умерено търсене, където по-голям трансформатор би въвел ненужен капацитет, докато по-малък модул може да се претовари.

Монтираната на стълб конфигурация също така предоставя практична алтернатива на оборудването, монтирано на земята. Тъй като трансформаторът е повдигнат, ценното земно пространство може да остане достъпно за пътища, сгради, селскостопански дейности или друга инфраструктура.

За купувачи, които проучват различни конфигурации на трансформатори, решенията за силови трансформатори на Guangbian предоставят допълнителна информация относно опциите за потопени в масло, сухи и монтирани на стълб трансформатори.

Как работи 37.5KVA монтиран на стълб трансформатор?

Принципът на работа се основава на електромагнитна индукция. Въпреки че оборудването е компактно, работата му зависи от координираната работа между магнитната сърцевина, първичната намотка, вторичната намотка, изолационната система и охлаждащата среда.

1. Вход за средно напрежение

Електрическата енергия пристига от надземна разпределителна мрежа и влиза в първичната намотка на трансформатора. Точната конфигурация на входното и изходното напрежение зависи от изискванията на проекта и приложимите стандарти за комунални услуги.

2. Генериране на магнитно поле

Променливият ток, протичащ през първичната намотка, създава променящо се магнитно поле в ядрото на трансформатора. Ориентираната към зърно електрическа стомана обикновено се използва в сърцевините на разпределителните трансформатори, тъй като нейните магнитни свойства помагат за контролиране на загубите в сърцевината.

3. Трансформация на напрежението

Променящото се магнитно поле индуцира напрежение във вторичната намотка. Съотношението на навивки между първичната и вторичната намотки определя съотношението на трансформация на напрежението, което позволява захранването със средно напрежение да бъде намалено до използваемо по-ниско напрежение.

4. Захранване с ниско напрежение

Преобразуваното електричество след това се доставя до свързаните товари чрез разпределителната мрежа за ниско напрежение. Правилното оразмеряване на трансформатора помага да се поддържат приемливи работни условия, като същевременно се избягват ненужни загуби на капацитет и енергия.

Къде се използва 37.5KVA монтиран на стълб трансформатор?

Капацитетът от 37,5 KVA е особено подходящ за разпределителни системи с ниско до умерено потребление на електроенергия. Типичните приложения включват:

• Жилищно разпределение:Доставяне на домове, селски жилищни групи и малки общности.
• Електрификация на селските райони:Подкрепа за разширяване на мрежата в райони, където широко се използва разпределението на въздушни канали.
• Селскостопански съоръжения:Осигуряване на захранване за помпи за напояване, селскостопански сгради, животновъдни съоръжения и оранжерийно оборудване.
• Малки търговски сгради:Поддържащи магазини, офиси, работилници, складове и други подобни помещения.
• Леки промишлени товари:Доставяне на по-малки съоръжения за обработка и работилници за поддръжка с умерено търсене.
• Временни проекти:Предоставяне на външно електрическо разпределение за избрани строителни или инженерни приложения.

Преди да посочат трансформатор, инженерите трябва да изчислят действителното и очакваното натоварване, вместо да избират оборудване единствено според номиналния капацитет.

Какви са основните характеристики на 37.5KVA монтиран на стълб трансформатор?

Няколко конструктивни и работни характеристики влияят върху пригодността на монтиран на стълб трансформатор за разпределителен проект на открито.

За екипите за доставка тези характеристики трябва да бъдат оценени заедно с необходимото съотношение на напрежението, честота, фазова конфигурация, ниво на изолация, условия на околната среда, приложими стандарти и спецификации на комуналните услуги.

Как се произвежда трансформаторът?

Качеството на производство има пряка връзка с надеждността на трансформатора. За 37,5KVA модул, монтиран на стълб, производственият процес включва множество контролирани етапи, а не просто сглобяване на резервоар, сърцевина и намотки.

Производство на сърцевина

Ядрото е произведено от листове от електротехническа стомана, които се нарязват на контролирани размери и се сглобяват в магнитна верига. Правилното подреждане, разположението на фугите, състоянието на повърхността и налягането на затягане помагат за контролиране на магнитните загуби и механичната стабилност.

Прецизно навиване

Етапът на навиване определя важни електрически и механични характеристики. Продуктовата информация на Guangbian уточнява намотки от чиста мед за неговия модул от 37,5 KVA. Размерът на проводника, броят на навивките, напрежението на намотката, разположението на слоевете и изолационната система трябва да се контролират внимателно.

След навиване вакуумното импрегниране може да помогне на изолационния материал да проникне в пространствата в бобината и да подобри механичното фиксиране, диелектричните характеристики и преноса на топлина.

Монтаж на сърцевина и намотка

Готовите намотки се сглобяват със сърцевината на трансформатора, изолационните компоненти и електрическите връзки. Подходящите разстояния между захранваните компоненти са от съществено значение за ефективността на изолацията и безопасната работа.

Монтаж на резервоара

Активната част е монтирана вътре в резервоара на трансформатора и е потопена в изолационно масло. Маслото служи както като електроизолираща среда, така и като охлаждаща среда. Публикуваната производствена информация на Guangbian гласи, че минералното изолационно масло се дехидратира и дегазира преди пълнене, докато заваръчните шевове на резервоара се проверяват за целостта.

Какви тестове трябва да обмислят купувачите?

Фабричните тестове са важна част от доставката на трансформатори, тъй като електрическите характеристики не могат да бъдат оценени надеждно само от външния вид. Според публикуваната информация за продукта на Guangbian, неговият модул от 37,5 KVA преминава няколко теста преди изпращане.

• Тестване без натоварване:Проверява тока и загубите, свързани със сърцевината при условия на празен ход.
• Тестване на натоварването:Оценява загубите при натоварване и ефективността при повишаване на температурата при номинални работни условия.
• Изпитване на издръжливо напрежение:Проверява изолационната способност спрямо определени тестови напрежения на силовата честота.
• Тестване на импулсно напрежение:Помага да се оцени способността на изолационната система да издържа на условия на преходно пренапрежение.
• Изпитване на изолационно масло:Оценява свойства като пробивно напрежение и характеристики, свързани с влагата.
• Измерване на DC съпротивление:Помага за идентифициране на аномалии в съпротивлението на намотките и електрическите връзки.

За обществени поръчки за проекти купувачите трябва да поискат приложимия протокол от изпитване и да потвърдят, че изискванията за изпитване съответстват на стандартите на страната на местоназначение и техническата спецификация на местната комунална компания.

Защо да изберете монтиран на стълб разпределителен трансформатор?

Трансформаторите, монтирани на стълбове, са особено практични, когато разпределителната мрежа вече разчита на въздушни проводници. Тяхната повишена конфигурация може да предложи няколко инженерни и инфраструктурни предимства.

• Ефективно използване на пространството:Трансформаторът не изисква голяма площ за монтаж на нивото на земята.
• Съвместимост с въздушни мрежи:Конфигурацията се свързва естествено с надземни разпределителни линии.
• Намалени граждански изисквания:В сравнение с някои наземни инсталации може да са необходими по-малко специални наземни структури.
• Практическо внедряване в селските райони:Конфигурацията е подходяща за разширяване на разпределителните мрежи в разпръснати общности.
• Подходящ за работа на открито:Устойчивата на атмосферни влияния конструкция поддържа експонирани работни условия.
• Достъпна поддръжка:Персоналът на комуналните услуги може да инспектира и обслужва оборудването, като използва подходящи процедури за безопасност.

Инсталирането обаче винаги трябва да отговаря на местните електрически кодекси, изисквания за натоварване на стълбове, разстояния, правила за заземяване, изисквания за защита и комунални процедури. Следователно изборът на трансформатор трябва да бъде интегриран в цялостния дизайн на разпределението, вместо да се третира като изолирано решение за покупка.

Как купувачите трябва да изберат правилния трансформатор?

Изборът на трансформатор 37,5KVA включва повече от потвърждаване на KVA номера. Инженерите по доставките трябва да прегледат пълните електрически изисквания и изискванията за околната среда, преди да направят поръчка.

1. Потвърдете натоварването:Изчислете настоящото търсене и разумен бъдещ растеж.
2. Потвърдете изискванията за напрежение:Посочете първично и вторично напрежение според разпределителната система.
3. Проверете фазовата конфигурация:Определете дали проектът изисква еднофазно или трифазно оборудване.
4. Честота на прегледа:Потвърдете съвместимостта с честотата на местната електрическа мрежа.
5. Оценете условията за инсталиране:Вземете предвид температурата на околната среда, надморската височина, влажността, замърсяването, вятъра и експозицията.
6. Проверете изискванията за защита:Координатни предпазители, защита от пренапрежение, заземяване и друго защитно оборудване.
7. Поискайте техническа документация:Прегледайте чертежи, информация от табелката, протоколи от тестове и приложими стандарти.
8. Оценете възможностите на доставчика:Помислете за производствения опит, процедурите за инспекция, проследимостта, способността за доставка и следпродажбената поддръжка.

Един надежден доставчик на трансформатори трябва да може да обсъди тези параметри преди производството, така че крайната конфигурация да съответства на действителния проект, вместо да разчита на обща спецификация.

Често задавани въпроси

Какво означава 37.5KVA на трансформатор?

37.5KVA е номиналният привиден мощностен капацитет на трансформатора. Той показва капацитета на електрическо натоварване при определените работни условия и трябва да се разглежда заедно с напрежението, фактора на мощността, условията на околната среда и приложимите изисквания за проектиране.

Къде може да се монтира 37,5KVA монтиран на стълб трансформатор?

Може да се използва в подходящи надземни разпределителни системи, обслужващи жилищни общности, селски райони, ферми, малки търговски обекти, обекти за лека промишленост и избрани временни енергийни проекти.

Защо медните намотки са важни?

Медта предлага висока електрическа проводимост и добри механични характеристики за трансформаторни намотки. Правилното оразмеряване на проводника и контролираното напрежение на намотката също са от съществено значение, така че материалът за намотка не трябва да се оценява независимо от цялостния дизайн на намотката.

Подходящ ли е трансформатор, монтиран на стълб, за всеки проект?

Не. Пригодността зависи от изискванията за натоварване, нивата на напрежение, мрежовата конфигурация, инсталационната среда, стандартите за комунални услуги, товароносимостта на стълбовете, разстоянията за безопасност и местните електрически разпоредби. Квалифициран електроинженер трябва да потвърди окончателната спецификация.

Какво трябва да поискам от производител на трансформатори?

Купувачите трябва да обмислят да поискат технически чертежи, данни от табелката, документация за рутинни тестове, приложими стандарти, информация за инсталиране, гаранционни условия, подробности за опаковката и спецификации за доставка. За снабдяване на проекти проследимостта и документираните фабрични тестове също могат да бъдат ценни.

Заключение

37.5KVA монтиран на стълб трансформатор осигурява практичен начин за намаляване на електричеството със средно напрежение за разпределителни приложения с умерено натоварване, като същевременно ефективно използва надземната инфраструктура. Неговата производителност зависи от цялостната инженерна система, включително конструкцията на сърцевината, качеството на медната намотка, изолацията, охлаждането, целостта на резервоара, фабричното тестване и правилната инсталация. Guangbian произвежда монтирани на стълбове трансформатори в Китай и поддържа глобални купувачи с директни доставки от завода и решения за трансформатори. Ако планирате проект за електрификация на селските райони, разпределителна система за комунални услуги, селскостопанска енергийна мрежа или търговско приложение,свържете се с насза обсъждане на необходимото напрежение, капацитет, условия на монтаж, изисквания за изпитване и персонализирано трансформаторно решение за вашия проект.
