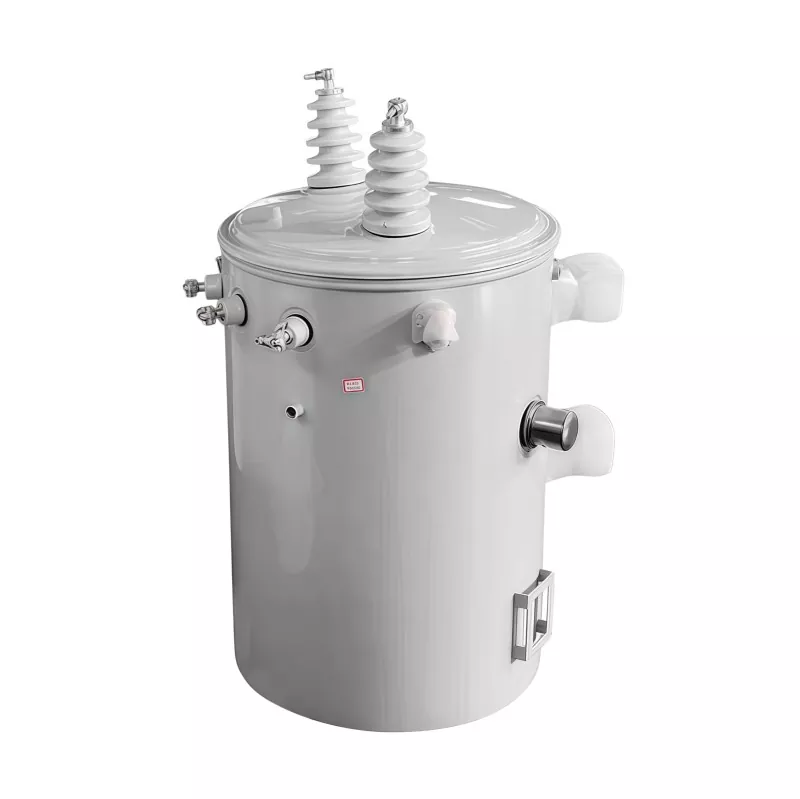

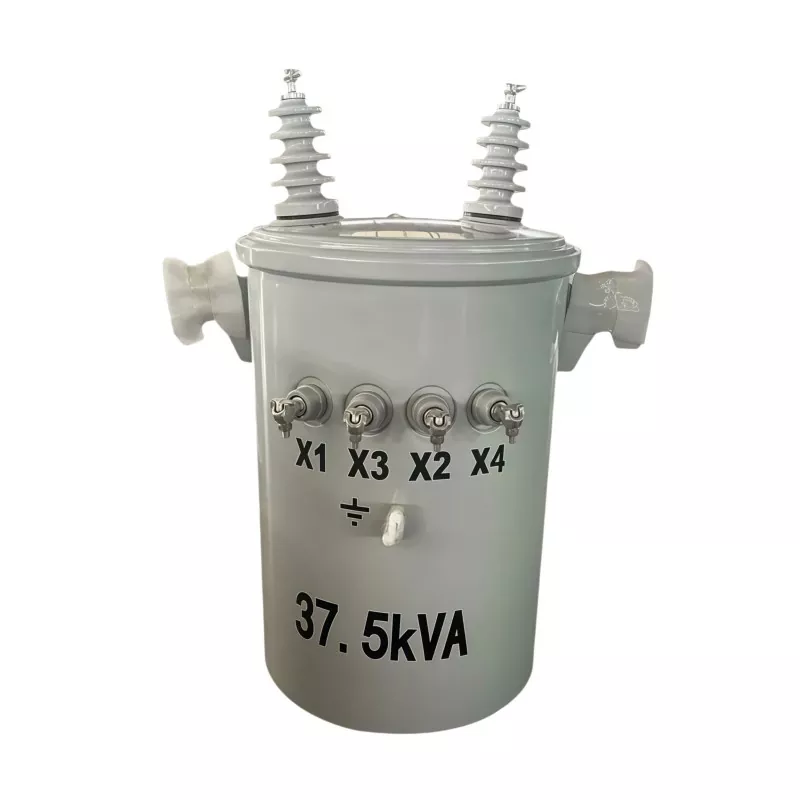

37.5KVA Монтиран на стълб трансформатор

37.5KVA монтиран на стълб трансформатор е електрически разпределителен трансформатор, инсталиран на стълбове за комунални услуги, за да намали електричеството със средно напрежение от електропроводите до по-ниско използваемо напрежение за приложения в жилищни, търговски, селскостопански и леки индустриални енергийни приложения. С номинален капацитет от 37,5 киловолта ампера (KVA), той обикновено се използва в надземни електроразпределителни системи за осигуряване на стабилно, ефективно и надеждно електроснабдяване в градските и селските райони. Неговият компактен дизайн, монтиран на стълб, помага да се спести място на земята, опростява инсталацията и поддържа рентабилни мрежи за разпределение на енергия.

Принцип на работа

Трансформатор, монтиран на стълб, работи на принципа на електромагнитната индукция.

Вход за високо напрежение

Електричеството със средно или високо напрежение се подава към първичната намотка чрез въздушни разпределителни линии.

Генериране на магнитно поле

Когато променливият ток протича през първичната намотка, той създава променящо се магнитно поле в ядрото на трансформатора.

Трансформация на напрежението

Това магнитно поле индуцира напрежение във вторичната намотка. Въз основа на съотношението на навивки между намотките, напрежението се понижава до по-ниско използваемо ниво.

Стабилно захранване

Преобразуваното електричество с ниско напрежение след това се доставя на жилищни, търговски или индустриални потребители със стабилна производителност.

Приложения

Монтиран на стълб трансформатор от 37,5 KVA е предназначен за разпределителни системи с ниско до средно натоварване, като ефективно намалява електричеството средно напрежение до използваемо ниско напрежение за крайните потребители. Той се използва широко в следните сценарии:

Жилищно електроразпределение

Идеален за жилищни квартали, селски къщи и малки общности, осигурявайки стабилно електричество за осветление, домакински уреди и ежедневна консумация на енергия.

Проекти за електрификация на селските райони

Обикновено се използва при разширяване на мрежата в селските райони и системи за електрозахранване в отдалечени райони поради лесния си монтаж и ниски изисквания за поддръжка.

Селскостопански енергийни системи

Подходящ за ферми, напоителни системи, животновъдни съоръжения и оранжерии, захранване на водни помпи, двигатели и селскостопански машини.

Малки търговски обекти

Широко приложение в малки офиси, магазини, бензиностанции, работилници и складови съоръжения за стабилно търговско електроснабдяване.

Приложения в леката промишленост

Използва се в малки фабрики, цехове за обработка и съоръжения за поддръжка с умерено потребление на енергия.

Проекти за временно захранване

Често срещан в строителни обекти и временни външни инженерни проекти, изискващи гъвкаво и надеждно разпределение на енергията.

Нека да разгледаме как GUANGBIAN всъщност изгражда такъв.

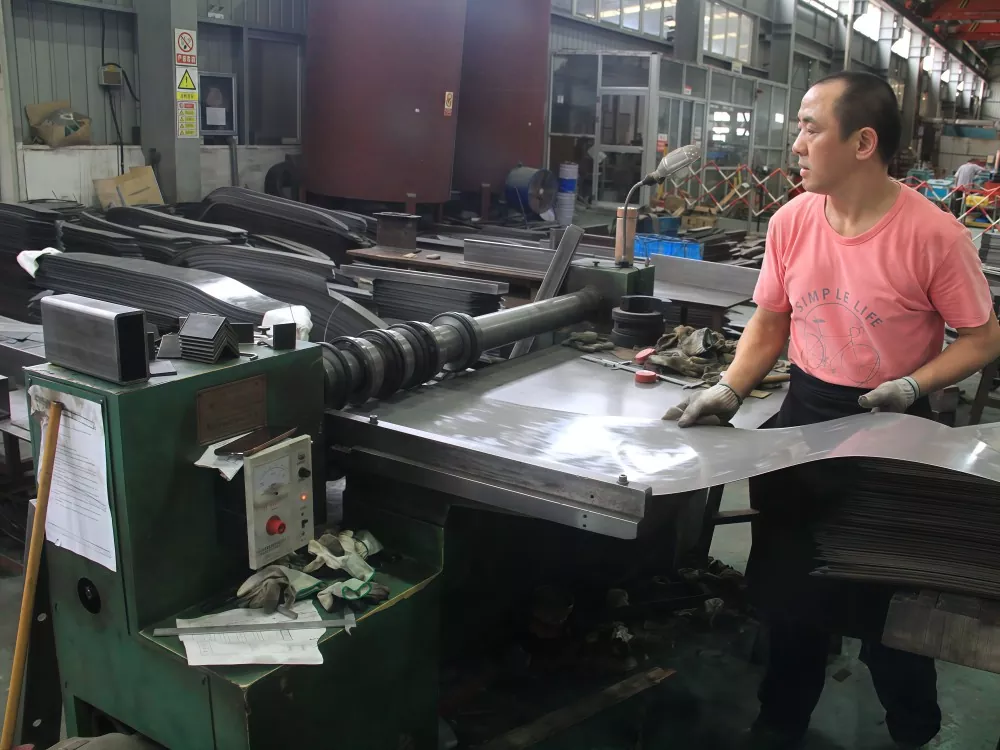

Стъпка 1: Изработка на сърцевината

Ядрото започва със зърнесто-ориентирана силициева стомана. Страхотни магнитни свойства, но е крехък — не можете да го щамповате като обикновена стомана.

Нарязваме листовете по определени размери, след което ги подреждаме слой по слой на специализирано оборудване. Фугите на всеки слой са изместени спрямо този отдолу, което поддържа въздушните междини в магнитния път до минимум. След като достигнем целевата дебелина, целият стек се затяга здраво и се импрегнира с вакуум, за да заключи всичко на място.

Процесът на производство на трансформатора зависи от тази стъпка. Коефициент на стек, плоскост на повърхността, натиск на затягане - пропуснете някое от тях и загубите на празен ход ще надхвърлят спецификацията.

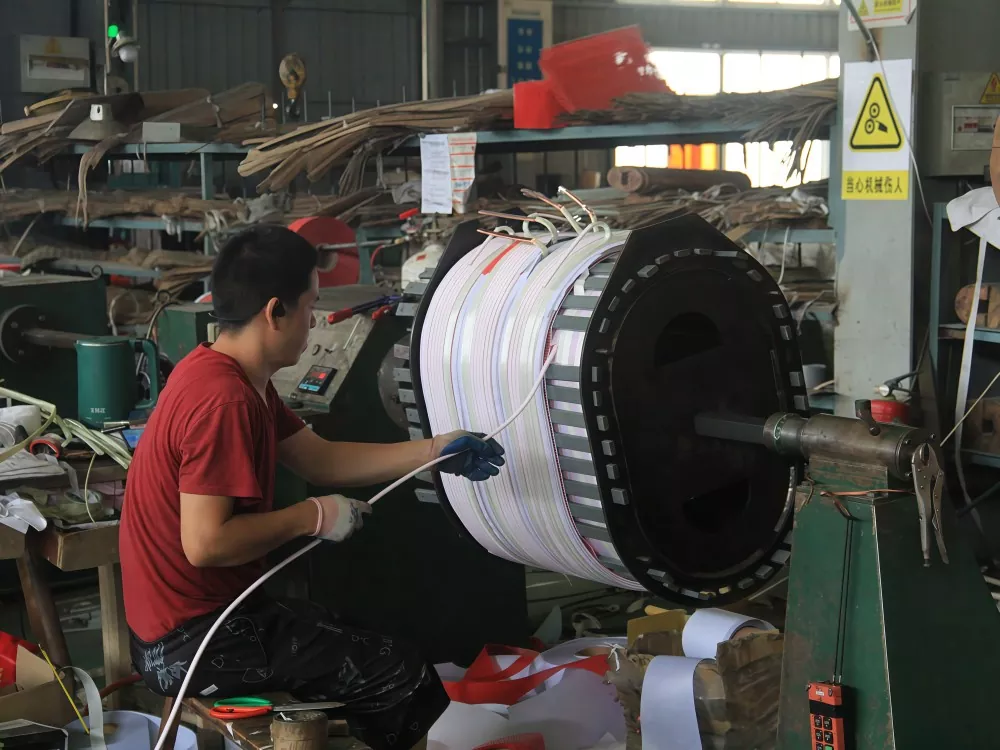

Стъпка 2: Навиване

Тук става критично. Цехът за навиване работи при контролирана температура и влажност. Операторите седят на машини за навиване, подавайки медна жица върху формата на намотка, завой по завой, поддържайки го равномерен и стегнат.

37,5 kva монтиран на стълб трансформатор на GUANGBIAN използва чиста медна намотка, а не алуминий. Ние ги произвеждаме в нашето съоръжение в Китай и всеки детайл е от значение: диаметър на проводника, брой навивки, модел на наслояване. Вятърът е твърде хлабав, бобината няма механична якост. Вятърът е твърде силен, смачквате изолацията.

Веднъж навита, намотката преминава през вакуумно импрегниране. Изолационният лак прониква във всяка празнина, фиксира навивките на място и придава на намотката както диелектрична якост, така и по-добро разсейване на топлината.

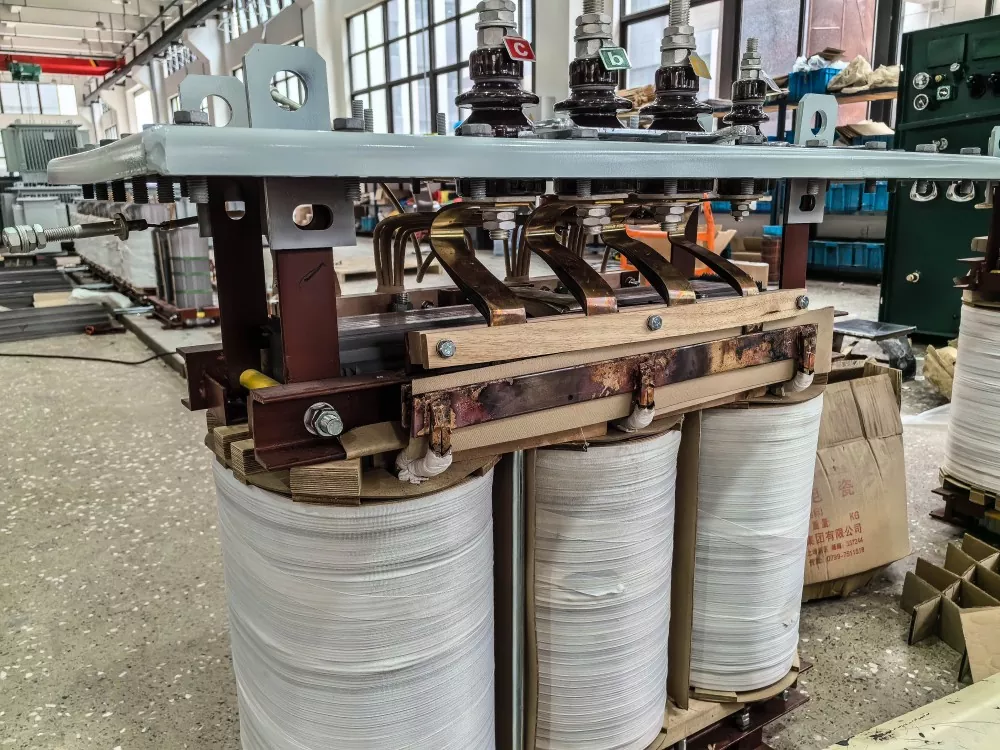

Стъпка 3: Сглобяване на сърцевина и намотка

Навитите намотки се плъзгат върху краката на сърцевината. Изолационните дистанционери влизат, проводниците се свързват и цялата активна част се оформя. Разстоянията между намотките трябва да отговарят на стандарта - тук няма преки пътища.

Веднъж сглобена, активната част преминава веднага през фабрично тестване на трансформатора: тест за издръжливост на напрежение и измерване на съпротивлението на постоянен ток. Всичко, което е отклонено, дори леко, се хваща на този етап.

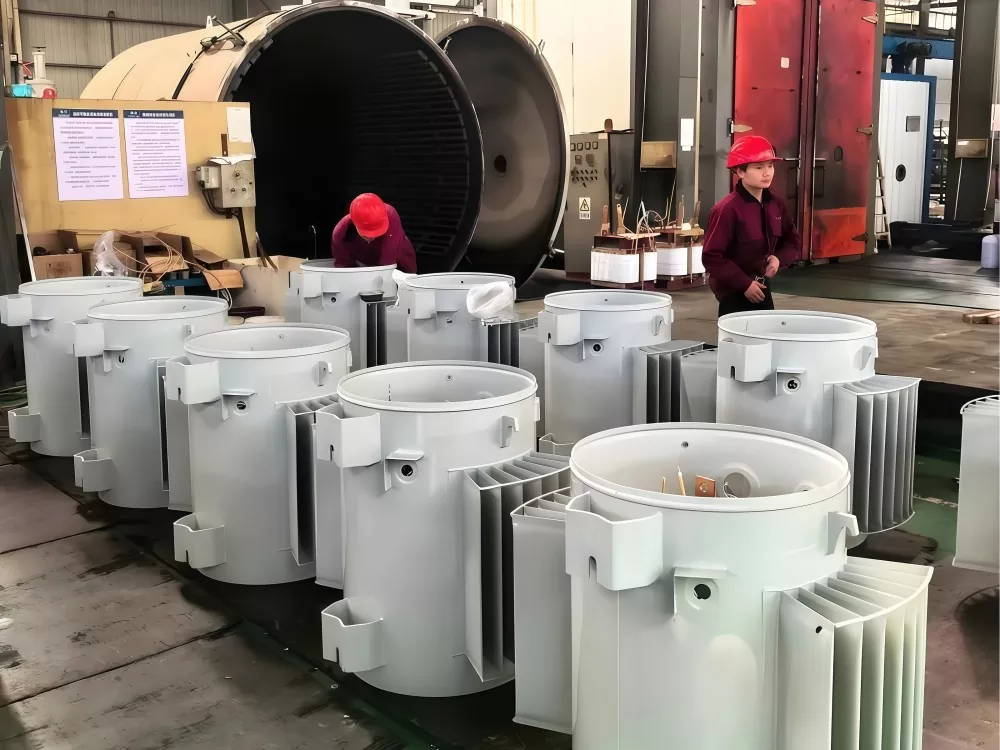

Стъпка 4: Сглобяване на резервоара

Активната част преминава проверка? Спуска се в резервоара. Резервоарът е обвивката на трансформатора - пълна с изолационно масло, което изпълнява двойна функция: диелектрична бариера и охлаждаща течност.

Използваме висококачествено минерално изолационно масло в GUANGBIAN. Дехидратиран и дегазиран, преди да влезе. Самият резервоар е заварена конструкция и всеки заваръчен шев се инспектира с рентгенови лъчи. Не се допускат течове.

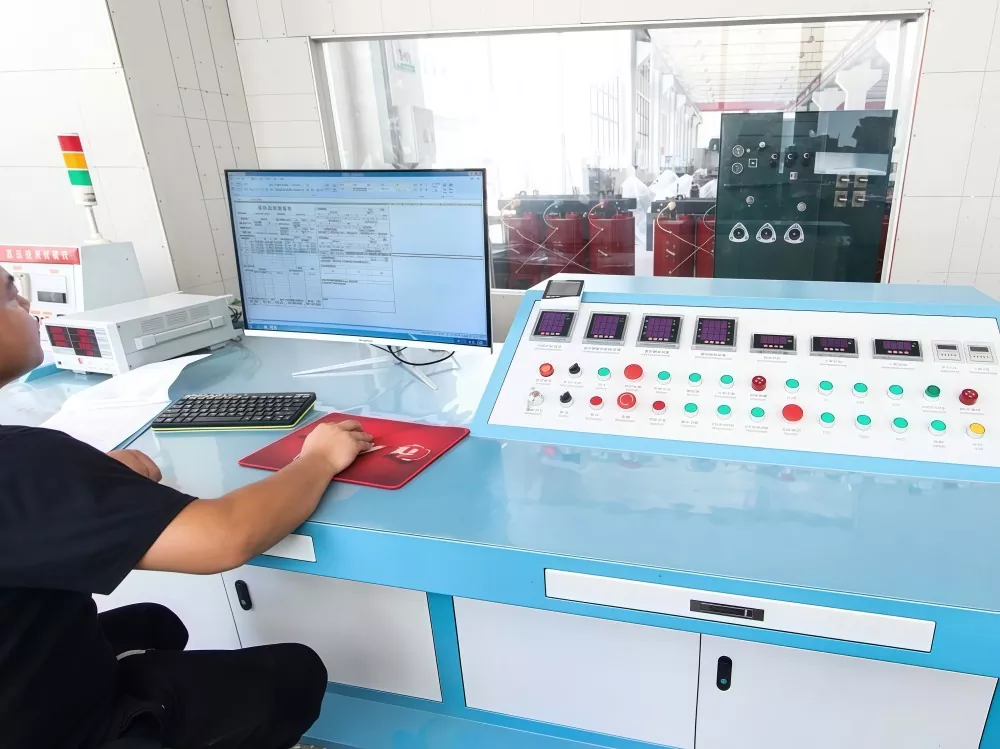

Стъпка 5: Финално тестване

Преди който и да е модул да напусне фабриката, той преминава през пълна рутинна проверка:

Тест без натоварване: Захранваме го без нищо свързано от вторичната страна. Показанията за ток и загуба ни казват дали ядрото се държи. При 37,5 kva монтиран на стълб трансформатор загубата на празен ход трябва да бъде ≤113 W или по-ниска.

Тест за натоварване: Поставете пълното номинално натоварване върху него и гледайте числата. Загубата на натоварване остава ≤413 W, а повишаването на температурата не надхвърля 65°C.

Изпитване на издръжливо напрежение: 21kV при честота на захранване на HV намотката за една пълна минута. 10kV от страната НН. Ако изолацията издържи, продължаваме.

Тест за импулсно напрежение: пик от 60kV удря първичния, 30kV удря вторичния. Това ви казва дали трансформаторът с медна намотка може да се справи с истинска мълния.

Тест за изолационно масло: Пробивно напрежение, съдържание на влага, коефициент на разсейване - всеки от тях трябва да премине.

Всеки тест е ясен? Тогава - и само тогава - той печели фабричния етикет.

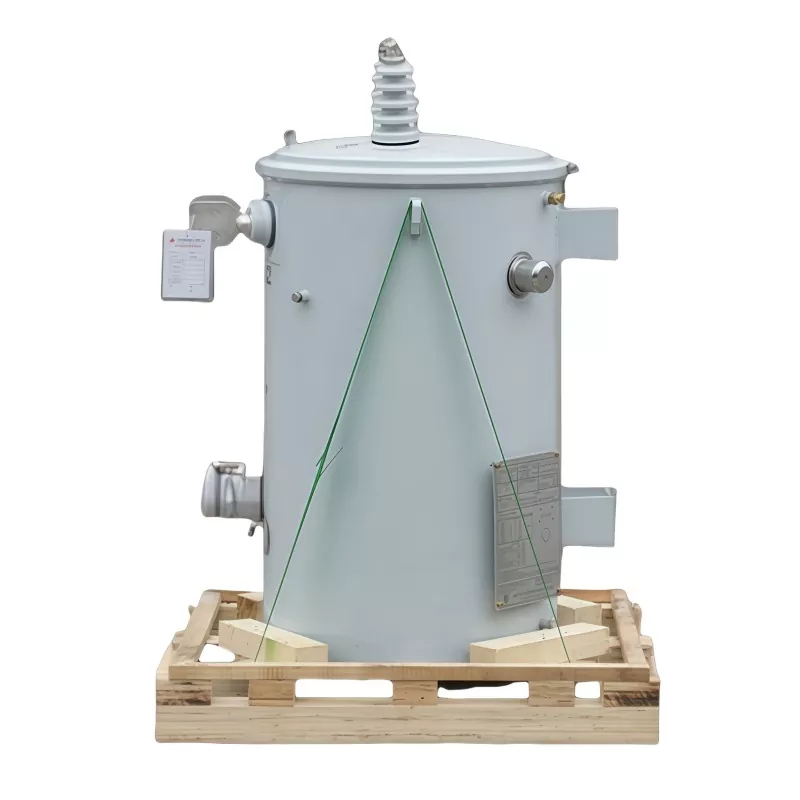

Стъпка 6: Опаковане и изпращане

Издържа ли всички тестове? Трансформаторът получава влагоустойчив капак, закрепен върху дървена палета и подготвен за изпращане. Всяко устройство на GUANGBIAN носи уникален сериен номер—видим на табелката и основата. Проследете този номер и ще намерите датата на производство, записите от тестовете, дори коя партида суровини е влязла в него.

Вече схващате картината. 37,5KVA монтиран на стълб трансформатор не е просто метал и тел, хвърлени заедно. Процесът на производство на трансформатор включва истински занаят и истински хора, които обръщат внимание на всяка стъпка. Цената има значение, но производственият капацитет и контролът на качеството са по-важни.

Защо да използвате трансформатор, монтиран на стълб?

В сравнение с наземните трансформатори, монтираните на стълб трансформатори предлагат няколко значителни предимства:

Спестяващ място монтаж

Инсталирани на електрически стълбове, елиминирайки необходимостта от наземно пространство или специални трансформаторни помещения.

По-ниски разходи за инфраструктура

Намалява строителните разходи, като избягва необходимостта от фундаменти, заграждения или допълнителни строителни работи.

Ефективен за разпространение в селските райони

Много подходящ за селски и отдалечени райони, където често се използват надземни разпределителни мрежи.

Лесен достъп за поддръжка

Монтиран на удобна височина за проверка, поддръжка и подмяна, намалявайки времето за престой.

Подобрена безопасност

Повишената инсталация намалява рисковете от случаен контакт, вандализъм и увреждане на околната среда.

Надеждна работа на открито

Проектиран с характеристики, устойчиви на атмосферни влияния и корозия за дълготрайна работа на открито.

Перфектен за надземни електрически мрежи

Широко използван в надземни разпределителни системи като рентабилно и ефективно решение за захранване.

Искате ли да го видите сами? GUANGBIAN произвежда в нашата фабрика в Китай и ние приветстваме посещенията на фабриката. Обърнете се, за да планирате обиколка.
