SWER еднополюсен монтиран трансформатор

Еднополюсният монтиран трансформатор SWER от Zhejiang Guangbian Electric Power Technology Co., Ltd е високоефективно решение за разпределение, предназначено за селски и отдалечени енергийни системи с еднопроводно заземяване (SWER). С над 20 години опит в производството на трансформатори и пълно съответствие с глобалните стандарти, Guangbian доставя стабилно, безопасно и рентабилно преобразуване на напрежение за среди извън мрежата и слабо мрежа.

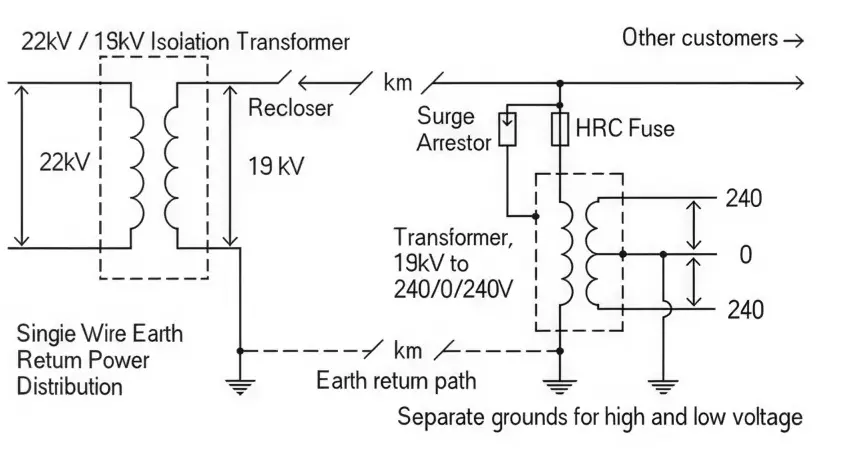

Какво е SWER еднополюсен монтиран трансформатор?

Еднополюсен монтиран трансформатор SWER е специализиран разпределителен трансформатор, монтиран на стълб, използван в еднопроводни заземяващи системи, обикновено използвани в проекти за електрификация в селските райони, където не е налична традиционна трифазна инфраструктура.

Той ефективно намалява разпределителната мощност със средно напрежение до използваемо ниско напрежение за жилищни, селскостопански и малки индустриални приложения.

Той се използва широко в отдалечени мрежи поради своите:

● Опростена инсталационна структура

● Намалени разходи за инфраструктура

● Висока ефективност при разпространение на дълги разстояния

● Силна адаптивност в селски терени

Какво прави този SWER трансформатор различен?

Повечето стандартни трансформатори не са проектирани с принципите на работа SWER. Резултатът? Преждевременно разрушаване на изолацията, нестабилност на напрежението, неуспешни проверки и драстично съкратен експлоатационен живот. GUANGBIAN проектира това устройство специално за изискванията на SWER мрежите - елиминирайки тези болезнени точки от самото начало.

Какво отличава това устройство?

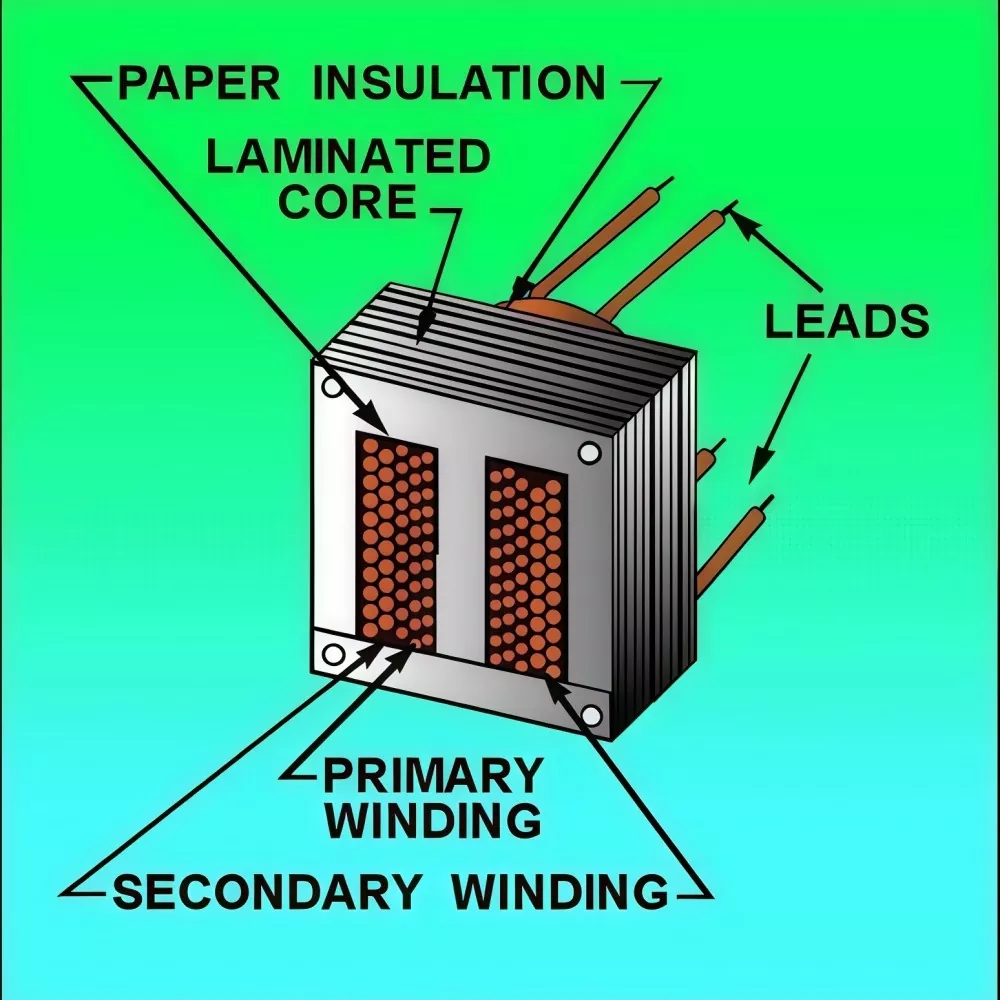

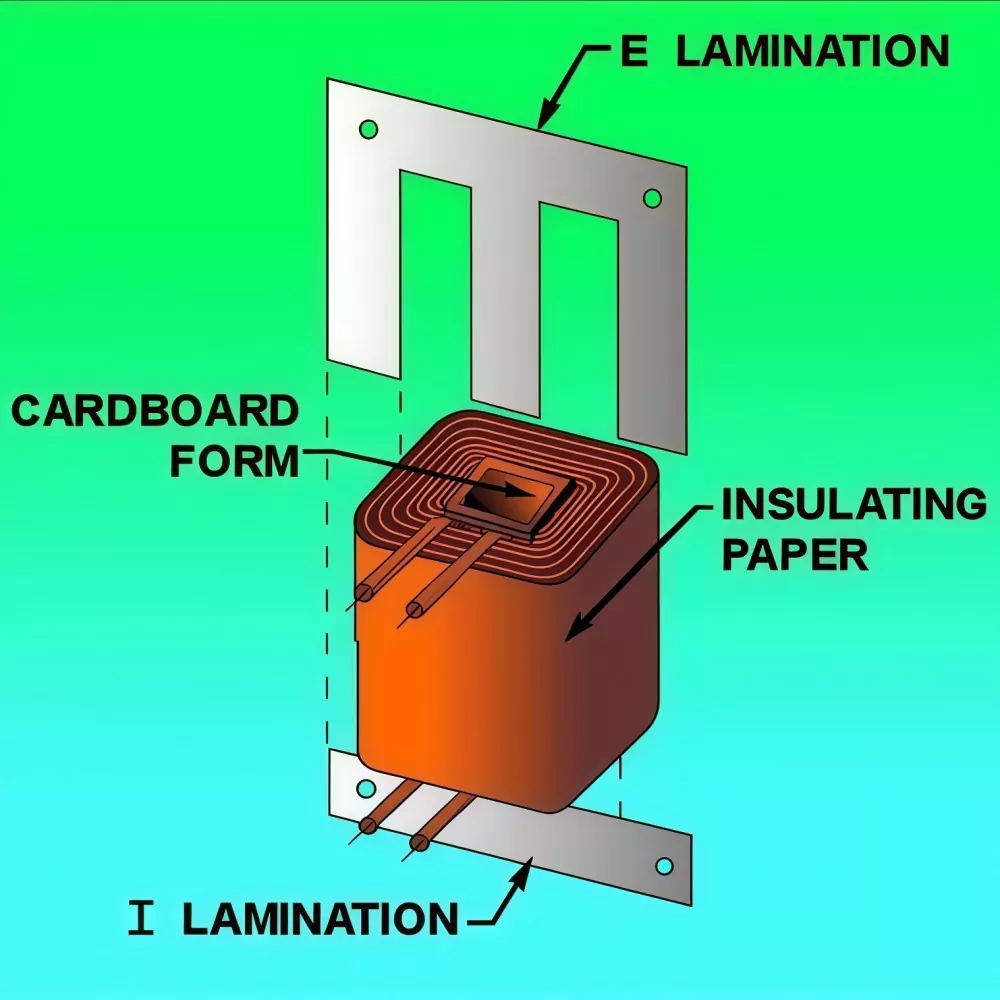

Дизайн на намотката, настроен за SWER работа:

Намотката на еднополюсния монтиран трансформатор SWER е оптимизирана за специфични за SWER условия на напрежение, вместо да се използва еднаква изолационна структура.

Градиентна изолационна конструкция от клема A (линия) до клема X (земя)

Клема, подсилена за непрекъснато напрежение в мрежата

Прогресивна изолация, съобразена с действителните нива на напрежение на намотката

X клема, подсилена за директно заземяване на полюса

Създаден за условия на асиметрично SWER напрежение, за разлика от стандартните трансформатори

Този дизайн подобрява надеждността и безопасността на изолацията в селските SWER разпределителни системи.

Традиционните еднофазни трансформатори използват равномерна полуизолация на двата терминала. При работа с SWER това означава, че напрежението на изолацията се удвоява по същество и повредата обикновено се случва в рамките на 3–5 години. Специализираният подход на GUANGBIAN поддържа изолационното напрежение в проектните граници през целия експлоатационен живот на трансформатора.

Как настройката за заземяване поддържа напрежението стабилно？

● Голямото напречно сечение на заземителната клема намалява съпротивлението на земния път и подобрява стабилността на връщането на тока

● По-ниското съпротивление помага за предотвратяване на рискове от разхлабена връзка и локално прегряване

● Осигурява стабилен SWER ток в затворен контур с флуктуация на изходното напрежение в рамките на ±2%

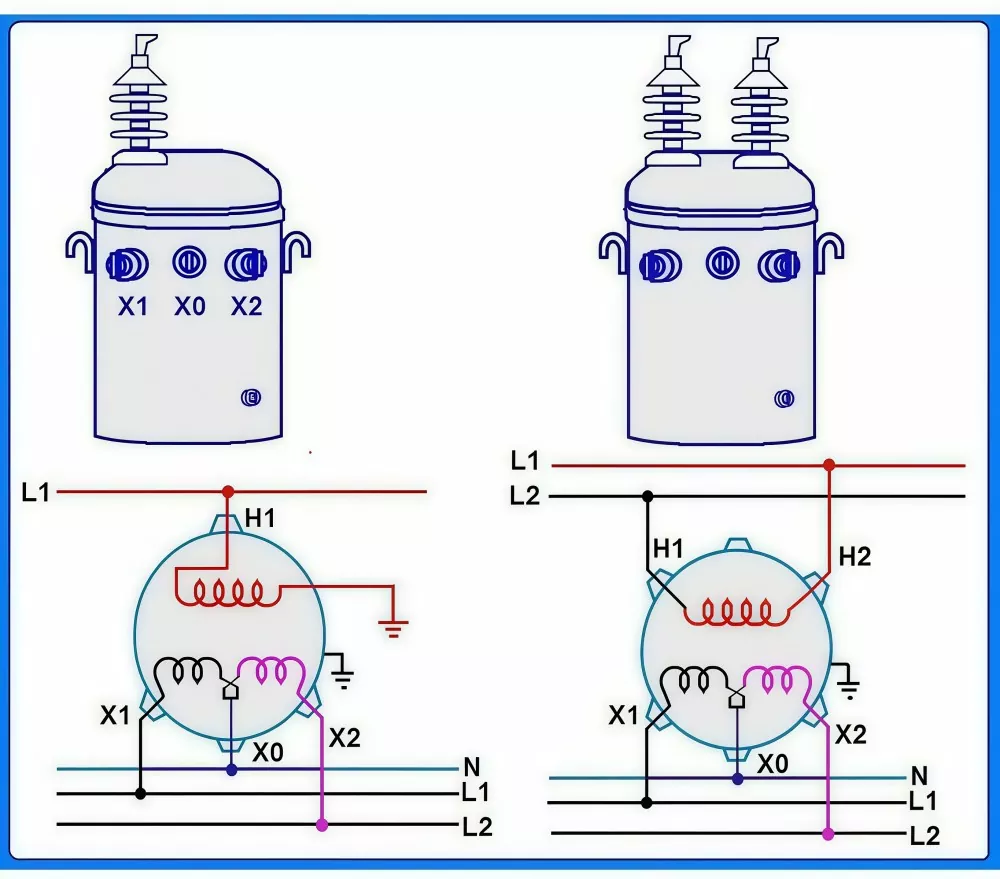

● Намотките следват стандартите за етикетиране на клемите IEC A/X, предотвратявайки грешки в окабеляването, като обърнат поляритет и осигурявайки правилна инсталация на SWER

Регулиране на напрежението на дълги разстояния:

● Оборудван с 5-позиционен стъпален превключвател без товар (диапазон 18kV–20kV)

● Компенсира спада на напрежението в дълги SWER разпределителни линии

● Поддържа стабилен изход от 240 V от началото до края на линията

● Всички настройки на крана са фабрично калибрирани съгласно стандартите за точност на IEC

Това гарантира постоянна производителност и защита на оборудването надолу по веригата в селските електрически мрежи на дълги разстояния.

Как издържа при трудни условия?

Потопеният в масло запечатан корпус предпазва от вода и прах, справя се с температурни колебания и предпазва от UV излагане. Работи от -40°C до +55°C - така че плата с голяма надморска височина, открити пасища, гористи местности и пустинни равнини попадат в неговия работен прозорец без никакви специални модификации.

Охлаждането ONAN—съкратено от oil natural air natural — не разчита на вентилатори, помпи, нищо, което се върти или износва. След като е завинтен към стълба, той до голяма степен се грижи за себе си. За екипажи, работещи часове далеч от най-близкия сервизен камион, това означава много по-ниски разходи за поддръжка през целия живот на уреда.

Покриване на международните стандарти

Всяко устройство е проектирано, изградено и тествано съгласно IEC 60076—световно признатият стандарт за силови трансформатори. Документацията и проследимостта са налице от фабричния етаж.

Пълните протоколи от фабричните тестове се доставят с всеки трансформатор—полезно, когато наддавате за проекти или трябва да преминете проверка.

SWER системите виждат еднофазни земни съединения по различен начин от стандартните мрежи. Този трансформатор е проектиран да поема 20 пъти по-голям от номиналния си ток за цели 2 секунди при тези условия на повреда—когато е сдвоен със стандартна защита на линията, той изчиства повредите бързо и предпазва оборудването от повреда.

Къде се използва?

Еднополюсният монтиран трансформатор SWER е идеален за евтино селско и дистанционно захранване на дълги разстояния:

● Електрификация в селските райони: захранване на изолирани домове с до ~70% по-ниски разходи за изграждане на линия в сравнение с конвенционалните системи

● Отдалечени обекти без персонал: телекомуникационни кули, метеорологични станции, точки за наблюдение на гори/пожари, гранични пунктове

● Селско стопанство: помпи за напояване, системи за добитък, оранжерии и разпръснато селскостопанско оборудване

● Строителни и минни лагери: временно захранване за магистрали, железопътни линии и минни операции преди разширяване на мрежата

● Острови и съоръжения извън мрежата: малки курорти, рейнджърски станции и отдалечена туристическа инфраструктура

Практично решение за райони, където разширяването на конвенционалните трифазни мрежи не е рентабилно.

Защо модулът GUANGBIAN SWER работи по-добре？

Стандартните трансформатори често се борят в SWER системите, което води до напрежение на изолацията, нестабилност на напрежението и по-големи нужди от поддръжка.

Еднополюсният монтиран трансформатор GUANGBIAN SWER е проектиран специално за SWER работа:

● Специално проектиран дизайн на намотки и изолация за SWER условия

● Оптимизирана заземителна структура за стабилен възвратен ток

● Подобрена стабилност на напрежението и надеждност на системата

● Намалени проблеми с поддръжката и по-дълъг експлоатационен живот

● По-лесно спазване на изискванията за проверка

● Проектиран за реални SWER приложения, не е адаптиран от конвенционалните трансформаторни модели.

Глобални стандарти и осигуряване на качеството

Zhejiang Guangbian Electric Power Technology Co., Ltd изгради силна техническа основа от 2004 г. насам, развивайки се от местен производител на трансформатори в глобален доставчик.

Основните предимства включват:

● 20+ години опит в инженеринга на трансформатори

● Сертифициран инженерен екип с експертиза по международен стандарт

● Многоцехова производствена система, осигуряваща пълна проследимост на процеса

● Непрекъснато подобряване на дизайна, ефективността и съответствието на безопасността

● Независими експортни операции, създадени през 2020 г

Това гарантира, че всеки еднополюсен трансформатор SWER отговаря на глобалните очаквания за надеждност и безопасност.
