Как 75KVA монтиран на стълб трансформатор подобрява разпределението на мощността?

Резюме на статията

Изборът на правилния разпределителен трансформатор включва много повече от избор на число като 75KVA. Трансформаторът трябва да съответства на първичното напрежение, вторичното напрежение, фазовата конфигурация, очакваното натоварване, условията на околната среда, изискванията за защита, инсталационната структура и приложимите електрически стандарти. Правилно подбран 75KVA монтиран на стълб трансформатор може да осигури ефективно и практично решение, когато електрическата енергия трябва да се трансформира близо до точката на потребление.

В тази статия разглеждаме как работи модул от 75 KVA, защо неговата компактна монтирана на стълб конфигурация е полезна, как неговите сърцевини и материали за намотки влияят на производителността, какво означават спецификациите за ефективност и как инженерите на проекта могат да избегнат често срещани грешки при оразмеряване и монтаж. Ние също така обясняваме как Guangbian подхожда към производството и персонализирането за различни дистрибуторски мрежи.

Съдържание

1. Разбиране на 75KVA монтиран на стълб трансформатор
2. Как работи 75KVA монтиран на стълб трансформатор
3. Конфигурация на капацитет и фаза
4. Избор на първично и вторично напрежение
5. Ядро, намотки, изолация и охлаждане
6. Важни параметри на производителността
7. Където се използва 75KVA монтиран на стълб трансформатор
8. Как да изберем правилния трансформатор
9. Съображения за инсталиране и поддръжка
10. Как Guangbian подкрепя проекти за трансформатори
11. Често задавани въпроси
12. Заключение

Схема на статията

• Определете предназначението и структурата на разпределителен трансформатор 75KVA.
• Обяснете основния процес на електромагнитна трансформация.
• Обсъдете съвместимостта на капацитета, фазата и напрежението.
• Проучете материалите и метода на охлаждане, които влияят на експлоатационната надеждност.
• Обяснете загубата на празен ход, загубата на натоварване, импеданса и тока на възбуждане.
• Идентифицирайте подходящи приложения и общи изисквания на проекта.
• Предоставете практичен контролен списък за избор и поддръжка.
• Отговорете на често срещани въпроси относно доставките и инженеринга.

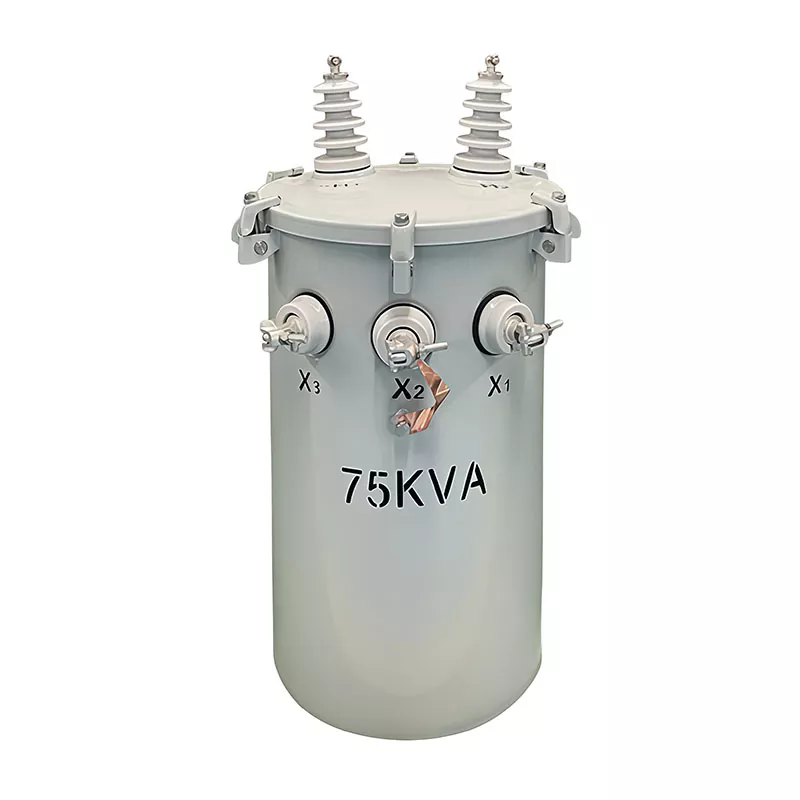

Разбиране на 75KVA монтиран на стълб трансформатор

75KVA монтиран на стълб трансформатор е разпределителен трансформатор, предназначен да намали електричеството със средно напрежение до по-ниско напрежение, подходящо за крайни потребители. За разлика от големия трансформатор на подстанция, монтиран върху фундамент, монтираният на стълб модул се позиционира върху стълб за комунални услуги или подходяща надземна разпределителна конструкция. Това разположение поставя трансформатора близо до електрическия товар, като същевременно минимизира изискванията за земя.

Терминът75KVAописва привидната номинална мощност на трансформатора. KVA, или киловолт-ампери, представлява комбинацията от напрежение и ток, която трансформаторът е проектиран да обработва. Това не трябва да се тълкува като препоръка за непрекъсната работа на уреда при неговата максимална мощност при всякакви условия.

При практическото планиране на разпределението инженерите обикновено вземат предвид очакваното търсене, разнообразието на натоварването, бъдещото разширение, температурата на околната среда, хармониците и работните условия, преди да определят дали 75KVA осигурява достатъчен капацитет. Правилната оценка на натоварването е от съществено значение, тъй като както постоянното претоварване, така и ненужното прекомерно оразмеряване могат да увеличат разходите за жизнения цикъл.

Гуангбян произвежда 75KVA монтирани на стълб трансформатори за различни изисквания за разпространение, включително персонализирани конфигурации на напрежение за международни пазари. Продуктът е предназначен за външно електроразпределение и може да се адаптира според електрическата система и спецификациите на проекта.

Как работи 75KVA монтиран на стълб трансформатор

Принципът на работа се основава на електромагнитна индукция. Електрическата енергия навлиза в първичната намотка на трансформатора при по-високо разпределително напрежение. Променливият ток създава променящ се магнитен поток вътре в ядрото на трансформатора. Този магнитен поток индуцира напрежение във вторичната намотка.

Съотношението между първичната и вторичната намотка определя коефициента на трансформация на напрежението. Ако първичното напрежение е значително по-високо от вторичното напрежение, трансформаторът намалява напрежението, като същевременно увеличава наличния ток според отношението на мощността и нормалните загуби на трансформатора.

Опростена оперативна последователност може да се разбира, както следва:

1. Електричеството със средно напрежение влиза в първичната намотка.
2. Променливият ток създава магнитен поток в сърцевината.
3. Магнитният поток индуцира напрежение във вторичната намотка.
4. Вторичната намотка доставя електрическа мощност с по-ниско напрежение.
5. Трансформаторното масло отвежда топлината от активните компоненти.
6. Защитните и контролните компоненти спомагат за безопасната работа.

Тъй като трансформаторът е инсталиран на открито, неговият корпус, изолационна система, уплътнение, устойчивост на корозия и защита от атмосферни влияния са важни части от дългосрочната работа. Технически правилният електрически дизайн все още изисква подходяща механична защита и защита на околната среда.

Конфигурация на капацитет и фаза

Капацитетът е една от първите спецификации, които купувачите трябва да проверят, но винаги трябва да се оценява заедно с конфигурацията на фазите. Еднофазен трансформатор 75KVA е подходящ за определени жилищни, осветителни и малки търговски разпределителни системи, докато трифазното оборудване обикновено се избира, когато мрежата изисква трифазни товари или промишлено захранване.

Една важна грешка е да се приеме, че всеки 75KVA трансформатор има еднакви електрически характеристики. Рейтингът KVA идентифицира само капацитета. Напрежението, фазата, честотата, конфигурацията на връзката, импедансът, нивото на изолация и приложимите стандарти също трябва да бъдат посочени.

Избор на първично и вторично напрежение

Съвместимостта на напрежението е критична при закупуването на трансформатор, монтиран на стълб. Например, конфигурация, проектирана за едно електрическо напрежение, не може просто да бъде свързана към друга мрежа, без да се потвърди, че нейната изолационна система, разположение на намотките, аксесоари и рейтинги са подходящи.

Представителна конфигурация Guangbian 75KVA използва първично напрежение от 4160 Grd Y / 2400V и вторичен изход от 120/240V. Такива стойности са специфични за приложението и не трябва да се третират като универсални спецификации за всеки 75KVA трансформатор.

Позициите на крана също могат да бъдат важни, когато входящото напрежение варира. Правилно избраната конфигурация на крана позволява на инженерите да компенсират определени условия на захранващо напрежение, като същевременно поддържат подходящо вторично напрежение. Точният обхват на крана винаги трябва да се потвърждава спрямо спецификацията на проекта преди поръчка.

Ядро, намотки, изолация и охлаждане

Ефективността и експлоатационният живот на трансформатора зависят силно от активните материали и качеството на изработката. Сърцевината осигурява магнитния път, докато намотките пренасят електрическа енергия между страните с високо и ниско напрежение.

Референтната 75KVA конфигурация на Guangbian използва медни намотки и зърнесто-ориентирана силициева стомана за сърцевината. Медта има висока електрическа проводимост и се използва широко там, където ефективният пренос на ток и топлинните характеристики са важни. Ориентираната зърнеста електрическа стомана помага за намаляване на магнитните загуби при правилна обработка и сглобяване.

Устройството използва потопен в масло дизайн с ONAN охлаждане, което означава Oil Natural, Air Natural. Трансформаторното масло циркулира естествено, тъй като абсорбира топлината от сърцевината и намотките. След това топлината се предава през повърхността на резервоара към околния въздух. Липсата на принудителни помпи или вентилатори може да опрости охладителната система и да намали броя на спомагателните компоненти.

Въпреки това, потопеното в масло оборудване изисква внимателно внимание към целостта на резервоара, уплътнението, втулките, състоянието на маслото и опазването на околната среда. Редовната проверка помага да се идентифицират течове, корозия, прегряване или влошени връзки, преди тези проблеми да се превърнат в големи повреди.

Важни параметри на производителността

Таблица с данни за трансформатор съдържа няколко стойности, които пряко влияят върху експлоатационните характеристики. Разбирането на тези цифри помага на екипите за закупуване да сравняват продуктите по-точно, вместо да се фокусират само върху покупната цена.

По-ниските загуби могат да допринесат за по-добра ефективност на жизнения цикъл, особено за трансформатори, които остават под напрежение за дълги периоди. Ето защо загубата на празен ход заслужава внимание, дори когато свързаният товар варира значително през деня.

Импедансът е също толкова важен за проектирането на системата. Той влияе върху спада на напрежението под товар и наличния ток по време на повреди. Поради това инженерите по защита трябва да използват потвърдената от производителя стойност на импеданса, когато координират защитното оборудване нагоре и надолу по веригата.

Където се използва 75KVA монтиран на стълб трансформатор

Капацитет от 75 KVA може да отговаря на широк спектър от по-малки изисквания за разпределение. Неговият компактен надземен монтаж го прави особено полезен, когато наличието на земя, разходите за инсталиране и близостта до товара са важни съображения.

• Жилищни общности:доставяне на електричество с по-ниско напрежение на групи домове, където изчисленото търсене е подходящо.
• Електрификация на селските райони:поддържане на достъпа до електричество в райони, където разпределението над главата остава практично.
• Улично и районно осветление:осигуряване на локално разпределение ниско напрежение за осветителни мрежи.
• Малки търговски обекти:обслужващи магазини, офиси, обслужващи сгради и други умерени електрически натоварвания.
• Училища и обществени съоръжения:осигуряване на локализирано разпределение, където профилът на натоварване съответства на капацитета на трансформатора.
• Малки индустриални приложения:поддържане на подходящи спомагателни или промишлени товари с ниско търсене.
• Инфраструктурни проекти:осигуряване на локализирана трансформация на енергия за избрани обществени и комунални проекти.

Най-подходящото приложение зависи от изчислението на действителното натоварване. Трансформатор не трябва да се избира само защото 75KVA изглежда близо до очакваната консумация. Трябва да се вземат предвид пусковите токове, натоварванията на двигателя, сезонното търсене, факторът на мощността, бъдещото разширение и разнообразието на натоварването.

Как да изберем правилния трансформатор

Изборът на правилния 75KVA монтиран на стълб трансформатор започва с определяне на пълната електрическа среда. Следният контролен списък може да помогне на купувачите да избегнат скъпи несъответствия в спецификациите.

1. Изчислете очакваното натоварване.Определете нормалното търсене, пиковото търсене, изискванията за стартиране на двигателя и потенциалното бъдещо разширяване.
2. Потвърдете първичното напрежение.Свържете трансформатора с разпределителната мрежа.
3. Потвърдете вторичното напрежение.Уверете се, че изходът съответства на свързаното оборудване и местната електрическа система.
4. Изберете правилната фазова конфигурация.Еднофазните и трифазните системи имат различни изисквания за приложение.
5. Проверете честотата.Проверете дали трансформаторът е проектиран за мрежовата честота.
6. Прегледайте импеданса.Потвърдете съвместимостта с изчисленията на тока на повреда и координацията на защитата.
7. Прегледайте изискванията за изолация.Вземете предвид напрежението на системата и условията на околната среда.
8. Помислете за средата на инсталиране.Температура, влажност, надморска височина, вятър, излагане на сол, прах и корозия могат да повлияят на проектните изисквания.
9. Проверете приложимите стандарти.Уверете се, че документацията и тестването на трансформатора отговарят на изискванията на пазара на местоназначение.
10. Обсъдете персонализирането преди производството.Производителят трябва да потвърди техническите параметри, вместо да разчита на предположения.

Съображения за инсталиране и поддръжка

Правилната инсталация е от съществено значение за надеждната работа на трансформатора. Оборудването, монтирано на стълб, трябва да се поддържа от подходяща конструкция, способна да издържи механичното тегло и силите на околната среда. Електрическите разстояния, заземяването, връзките на проводниците, защитните устройства и достъпът за поддръжка също трябва да бъдат взети под внимание в съответствие с приложимите местни изисквания.

Преди захранване, техниците трябва да проверят информацията на табелката, връзките, заземяването, състоянието на изолацията, механичните крепежни елементи, втулките и защитните компоненти. Процедурите за изпитване трябва да следват спецификацията на проекта и приложимите стандарти.

След пускане в експлоатация рутинните проверки могат да помогнат за откриване на развиващи се проблеми. Персоналът по поддръжката трябва да обърне особено внимание на:

• Теч на масло или необичайни промени в нивото на маслото
• Корозия на резервоара, фитингите или монтажния хардуер
• Повредени или замърсени втулки
• Разхлабени електрически връзки
• Ненормално повишаване на температурата
• Необичаен шум или вибрация
• Признаци на прегряване или обезцветяване
• Състояние на заземителните връзки
• Повреда, причинена от лошо време или външно въздействие

Маслените трансформатори изискват специално внимание при контрола на течове. Малък теч не трябва просто да се пренебрегва, защото може да показва влошаване на уплътнение, втулка, заваръчен шев, уплътнение или компонент на резервоара. Бързото разследване може да намали риска от повреда на оборудването, прекъсване на услугата и проблеми с околната среда.

Как Guangbian подкрепя проекти за трансформатори

Производствената последователност е особено важна за разпределителните трансформатори, тъй като малките отклонения в намотките, монтажа на сърцевината, изолацията, уплътняването или тестването могат да повлияят на дългосрочната работа на място. Guangbian следва многоетапен производствен процес за своите 75KVA решения за монтиран на стълб трансформатор.

Производственият работен процес включва обработка на сърцевината, производство на намотки, производство и заваряване на резервоари, вакуумно сушене, сглобяване, пълнене с масло и запечатване, електрически тестове, окончателна проверка и опаковане. Всеки етап се отнася до различен аспект на надеждността на трансформатора.

Гуангбян също така предоставя персонализирани трансформаторни решения за различни пазари и разпределителни системи. За проекти, изискващи специфични конфигурации на напрежението, подреждане на фазите, стандарти, аксесоари или документация, техническите изисквания трябва да бъдат потвърдени преди започване на производството.

Често задавани въпроси

Какво означава 75KVA на трансформатор?

75KVA е привидната номинална мощност на трансформатора. Той описва електрическия капацитет на трансформатора, а не количеството енергия, което винаги ще консумира. Действителното работно натоварване зависи от свързаното оборудване, фактора на мощността, профила на натоварване и условията на системата.

Подходящ ли е трансформатор 75KVA за разпределение на електроенергия в жилищни сгради?

Може да бъде подходящо за жилищно разпределение, когато изчисленото търсене е съвместимо с капацитета на трансформатора и електрическата конфигурация. Инженерите трябва да вземат предвид броя на потребителите, пиковото търсене, разнообразието, двигателните натоварвания, оборудването за отопление и охлаждане и потенциалния бъдещ растеж.

Какво вторично напрежение може да осигури 75KVA монтиран на стълб трансформатор?

Вторичното напрежение не се определя само от номиналната стойност 75KVA. Трябва да се посочи в съответствие с електрическата система на местоназначението. Представителната конфигурация на Guangbian осигурява 120/240 V вторичен изход, но може да са необходими други конфигурации на напрежение за различни пазари.

Защо се използва мед за намотки на трансформатори?

Медта осигурява висока електрическа проводимост и добри топлинни характеристики. Тези свойства го правят широко използван материал за намотки за разпределителни трансформатори, където надеждният токопренос и ефективната работа са важни.

Какво е ONAN охлаждане?

ONAN означава Oil Natural, Air Natural. Трансформаторното масло циркулира естествено, тъй като абсорбира топлината от сърцевината и намотките, докато топлината се пренася от резервоара на трансформатора към околния въздух без принудителни помпи или вентилатори.

Какво трябва да се провери преди закупуване на трансформатор 75KVA?

Купувачите трябва да потвърдят номинален капацитет, фаза, първично напрежение, вторично напрежение, честота, импеданс, изисквания за изолация, метод на охлаждане, инсталационна среда, приложими стандарти, аксесоари, изисквания за изпитване и документация за доставка.

Може ли Guangbian да персонализира 75KVA монтиран на стълб трансформатор?

Гуангбян може да предостави персонализирани трансформаторни решения въз основа на изискванията на проекта. Клиентите трябва да предоставят подробни електрически спецификации и изисквания на дестинационния пазар, така че инженерният екип да може да определи подходящата конфигурация.

Как може да се подобри експлоатационният живот на монтиран на стълб трансформатор?

Подходящо оразмеряване, правилна инсталация, подходяща защита, правилно натоварване, редовна проверка, ефективно заземяване и незабавно внимание при необичайна температура, шум, изтичане на масло или електрически условия могат да допринесат за надеждна дългосрочна работа.

Заключение

75KVA монтиран на стълб трансформатор може да бъде ефективно решение за локализирано разпределение на мощност от средно до ниско напрежение, когато неговите електрически и механични спецификации са правилно съобразени с проекта. Неговата надземна инсталация може да намали изискванията за земя, докато охладителната система ONAN, потопена в масло, осигурява лесен подход за управление на топлината за външни приложения.

Но капацитетът сам по себе си никога не трябва да определя решението за покупка. Първичното и вторичното напрежение, фазовата конфигурация, честотата, импедансът, загубите, изолацията, условията на околната среда, инсталационната структура, защитата и приложимите стандарти влияят върху това дали трансформаторът ще работи надеждно в полеви условия.

Гуангбянсъчетава опит в производството на трансформатори с персонализирани продуктови решения за различни разпределителни мрежи и международни приложения. От производството на сърцевини и намотки до производството на резервоар, сушене, пълнене с масло, електрически тестове и окончателна проверка, всеки етап допринася за надеждността на готовия трансформатор.
