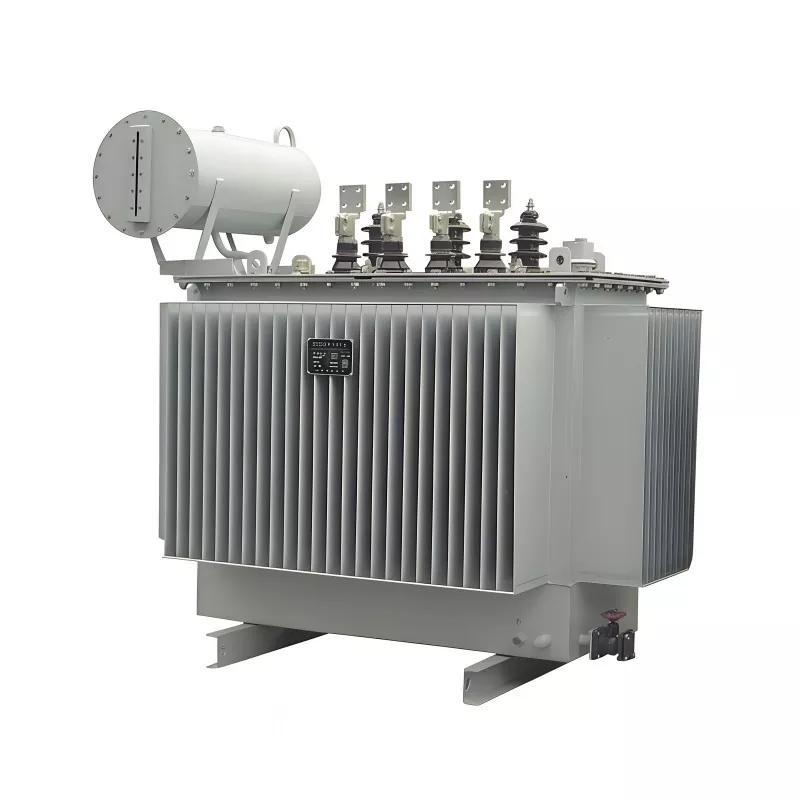

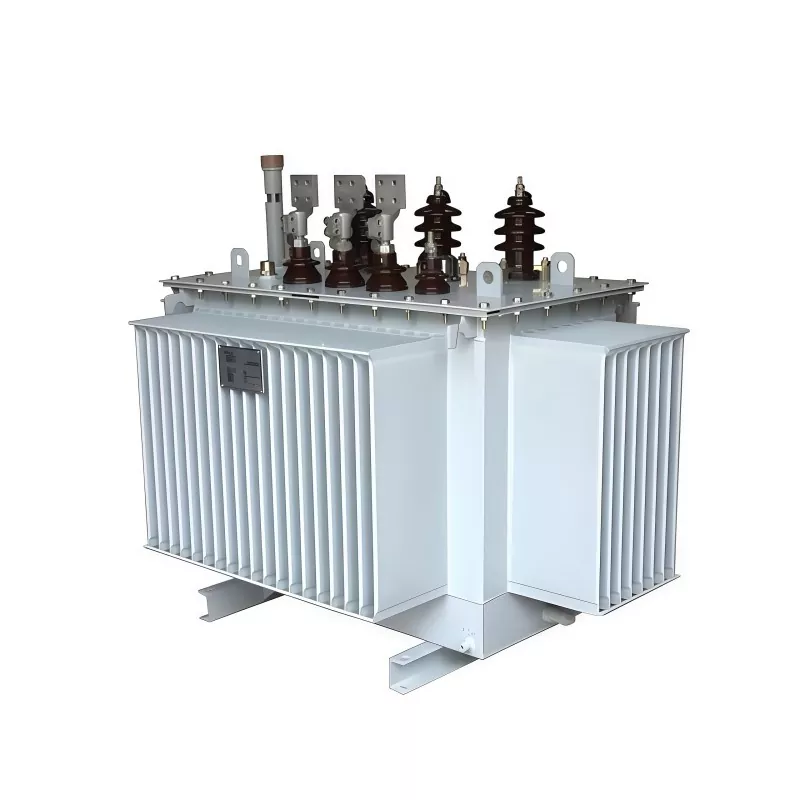

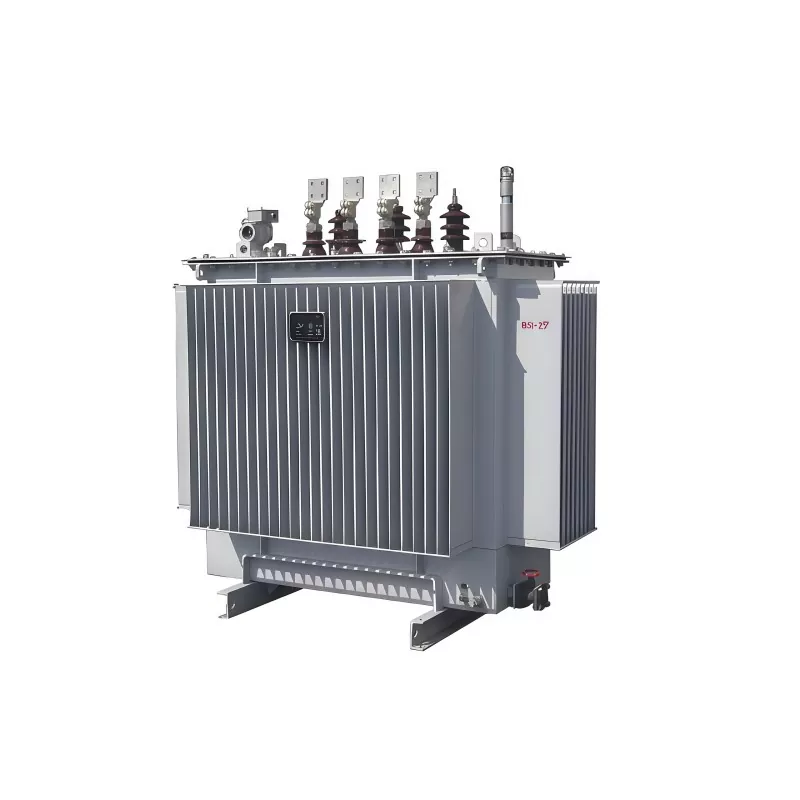

800KVA 15KV маслен трансформатор

800kVA 15kV маслен трансформатор е трифазен трансформатор за разпределение на мощността, проектиран да понижава средното напрежение (клас 15kV) до използваемите нива на ниско напрежение за индустриални, търговски и комунални приложения.

Той използва трансформаторно масло (минерално или алтернативно изолационно масло) като изолираща и охлаждаща среда. Маслото циркулира естествено, за да разсейва топлината, генерирана от намотките, осигурявайки стабилна работа при непрекъснати условия на натоварване.

Основните характеристики включват:

Номинална мощност: 800kVA

Първично напрежение: 15 kV клас (обикновено 13,8 kV / 15 kV системи)

Метод на охлаждане: Потопено в масло самоохлаждане (ONAN)

Дизайн с висока ефективност и ниски загуби

Силна способност за претоварване и дълъг експлоатационен живот

Той се използва широко в електроразпределителните мрежи, където надеждността, разсейването на топлината и издръжливостта са критични.

Стандарти за фабрични тестове

Тест за съпротивление на намотките

Всеки модул се тества с помощта на тестер за съпротивление на постоянен ток и мост с двойно рамо за проверка на съпротивлението на намотката. Това гарантира, че няма производствени дефекти или разхлабени връзки вътре в масления трансформатор 800kVA 15kV.

Проверка на съотношението на напрежението и фазовото изместване

Тестер за коефициент на трансформация, захранване с индустриална честота и волтметър се използват, за да се потвърди, че съотношенията на първичното и вторичното напрежение съответстват на проектните стойности и че връзката на векторната група е правилна.

Импеданс на късо съединение и тест за загуба на натоварване

Тестването на късо съединение се извършва, за да се проверят характеристиките на импеданса и загубите на натоварване. Това гарантира, че производителността на трансформатора отговаря на проектните и експлоатационните изисквания.

Тест за загуба на празен ход и ток без товар

При отворена вторична страна и номинално напрежение, приложено към първичната страна, загубата на празен ход и токът се измерват, за да се потвърди съответствието с договорените данни за ефективността.

След приключване на всички тестове се издава протокол от фабричните тестове за всяка единица. Всеки несъответстващ елемент се преработва и тества повторно.

GUANGBIAN поддържа строг контрол на качеството, за да гарантира, че всеки трансформатор напуска фабриката напълно тестван и готов за надеждна дългосрочна работа.

Оборудване за изпитване на трансформаторна фабрика GUANGBIAN

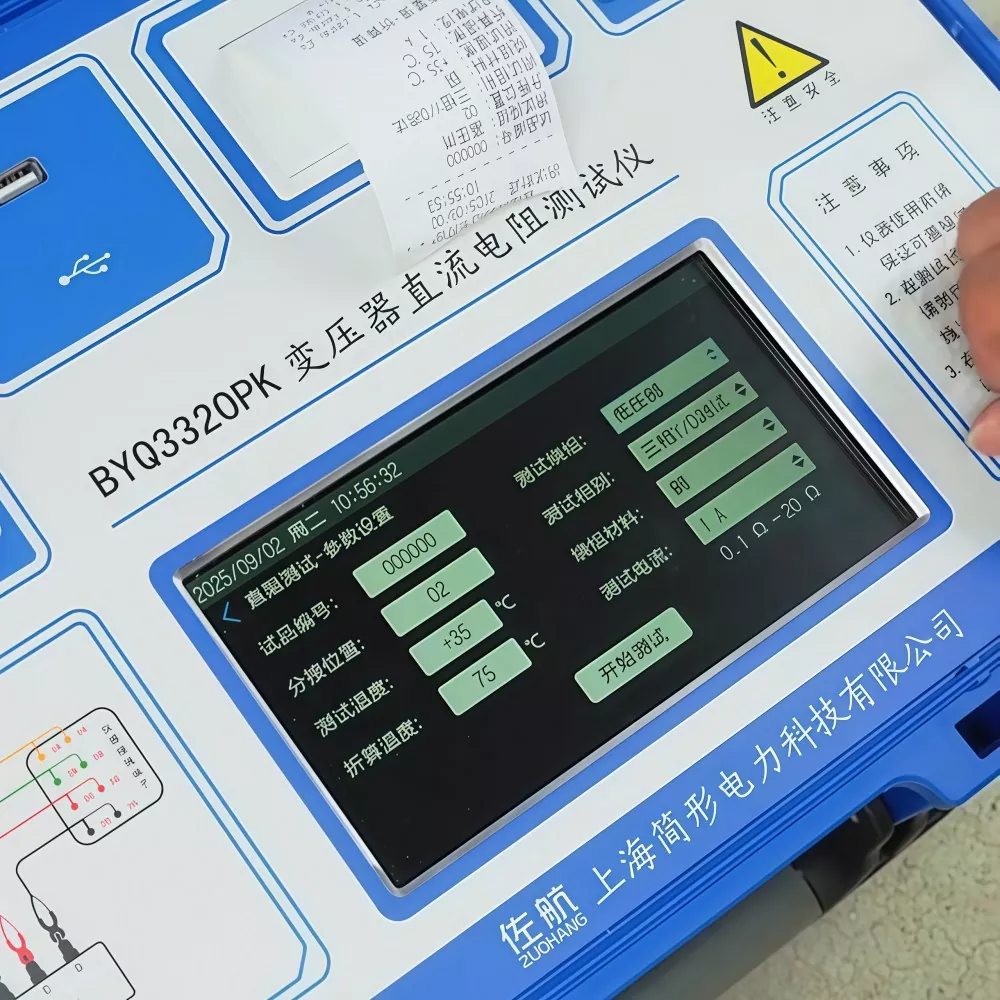

Тестер за постоянен ток

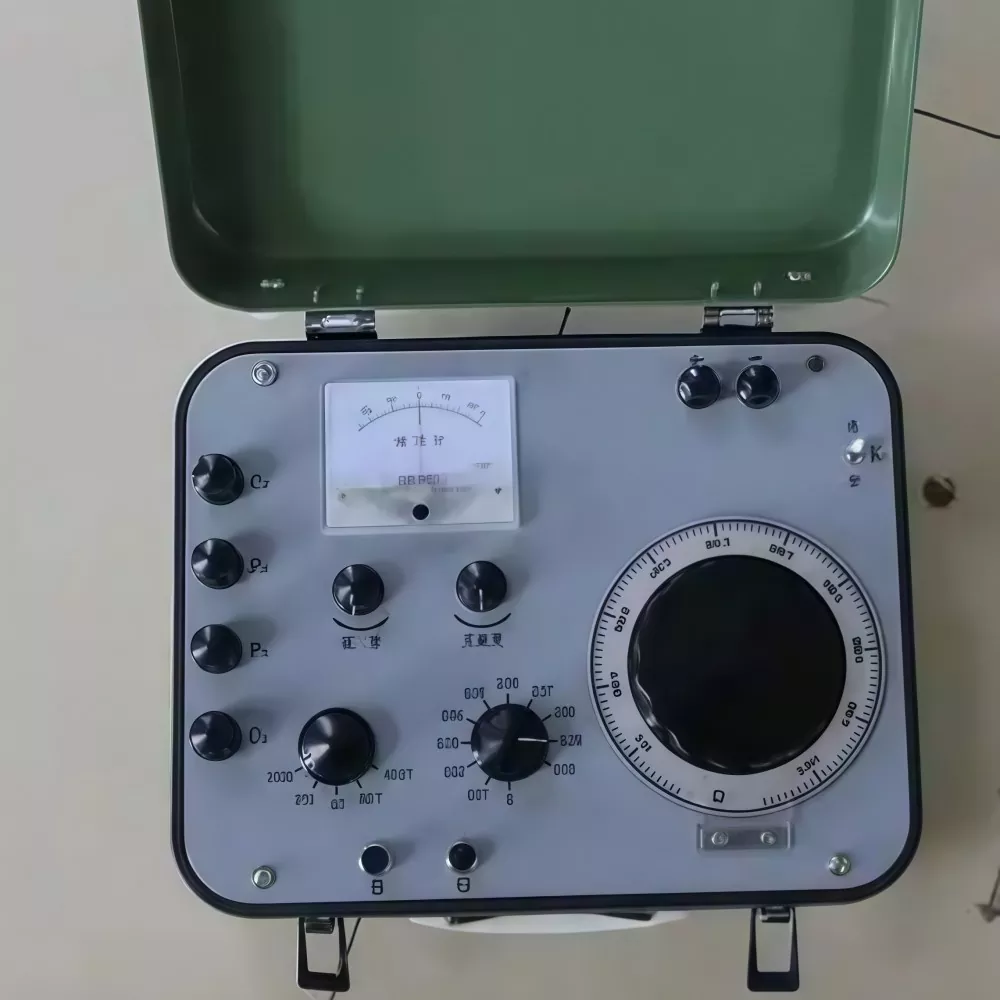

Мостът на Келвин

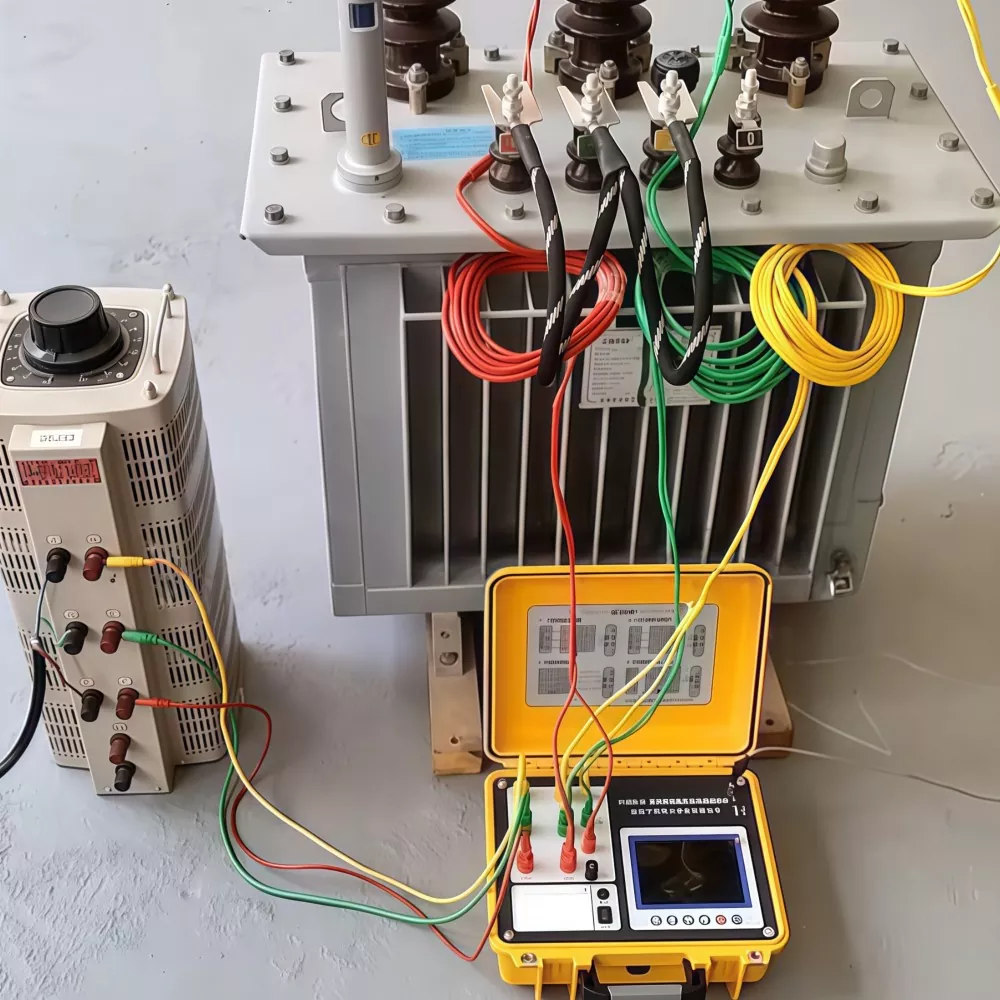

Тестер за трансформаторно съотношение и регулируем захранващ източник за регулиране на напрежението

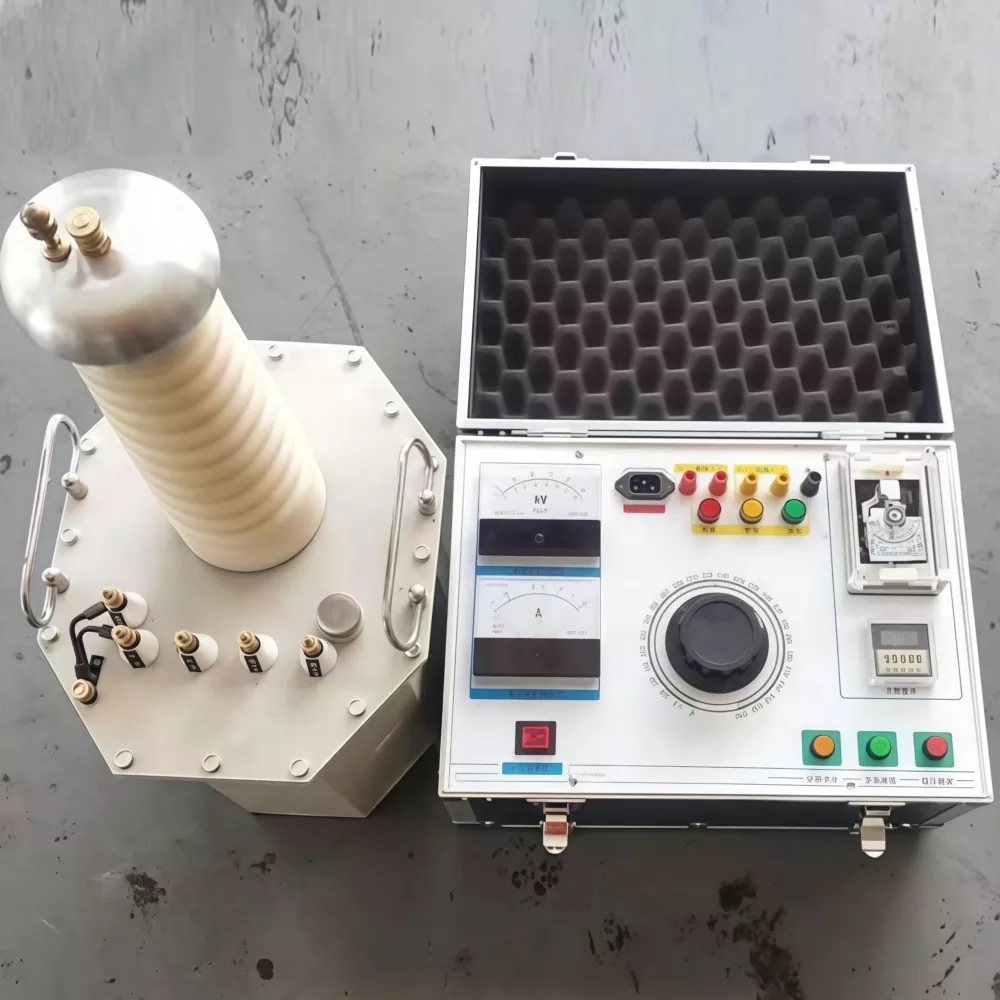

Възбуждащ трансформатор и многочестотен електрогенератор

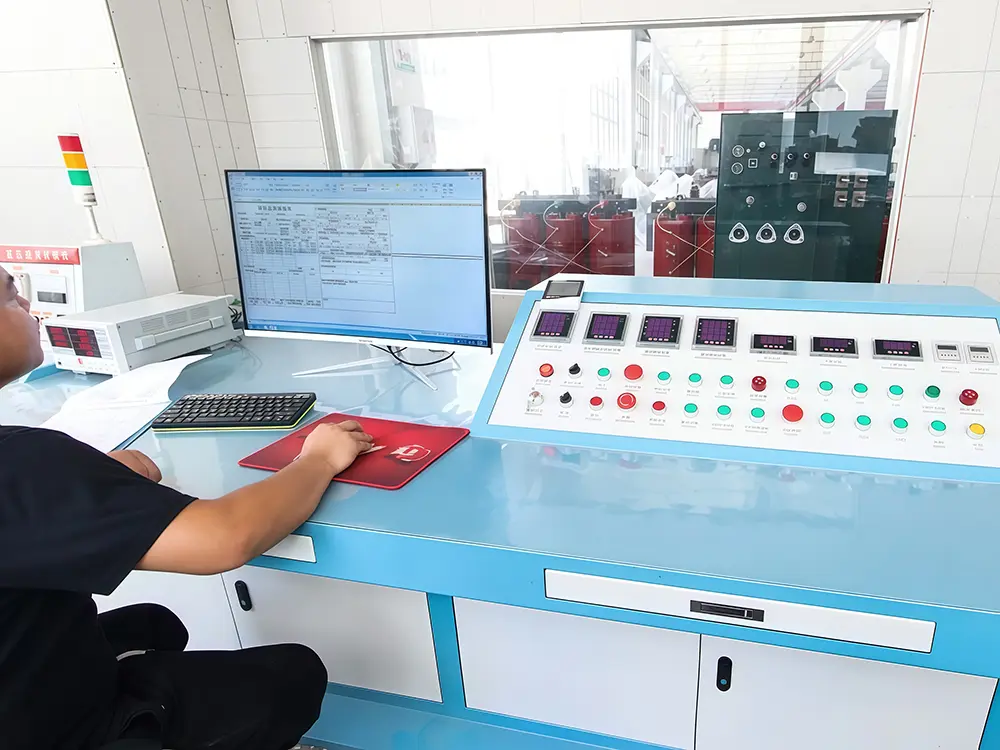

GUANGBIAN Transformer Comprehensive Testing Workshop

Технически документ

Нашата фабрика

Цех за ламарина

Цех за навиване на фолио

Работилница за навиване

Цех за навиване на пещи

Цех за монтаж на трансформатори

Цех за въвеждане в експлоатация на трансформатори

ЧЗВ

В1: Каква е основната функция на трансформатор 800kVA 15kV?

Той намалява електричеството със средно напрежение (клас 15 kV) до нива с ниско напрежение, подходящи за крайно потребление в промишлени и търговски системи.

Q2: Защо да използвате маслен трансформатор вместо сух тип?

Маслените трансформатори осигуряват:

● По-добро разсейване на топлината

● По-висок капацитет на претоварване

● По-дълъг живот на изолацията

● По-ниски експлоатационни загуби при голямо натоварване

Те са предпочитани за приложения на открито и с голям капацитет.

Q3: Този трансформатор подходящ ли е за външна инсталация?

да Маслените трансформатори са предназначени за използване на открито със запечатани резервоари, защита от корозия и конструкция, устойчива на атмосферни влияния.

Q4: Каква поддръжка е необходима?

Рутинната поддръжка включва:

● Проверки на нивото и качеството на маслото

● Тестване на изолационното съпротивление

● Следене на температурата

● Проверка на втулка и клема

Q5: Може ли да се справи с условията на претоварване?

Да, капацитетът за краткотрайно претоварване се поддържа в зависимост от дизайна и условията на охлаждане, но непрекъснатото претоварване не се препоръчва.
