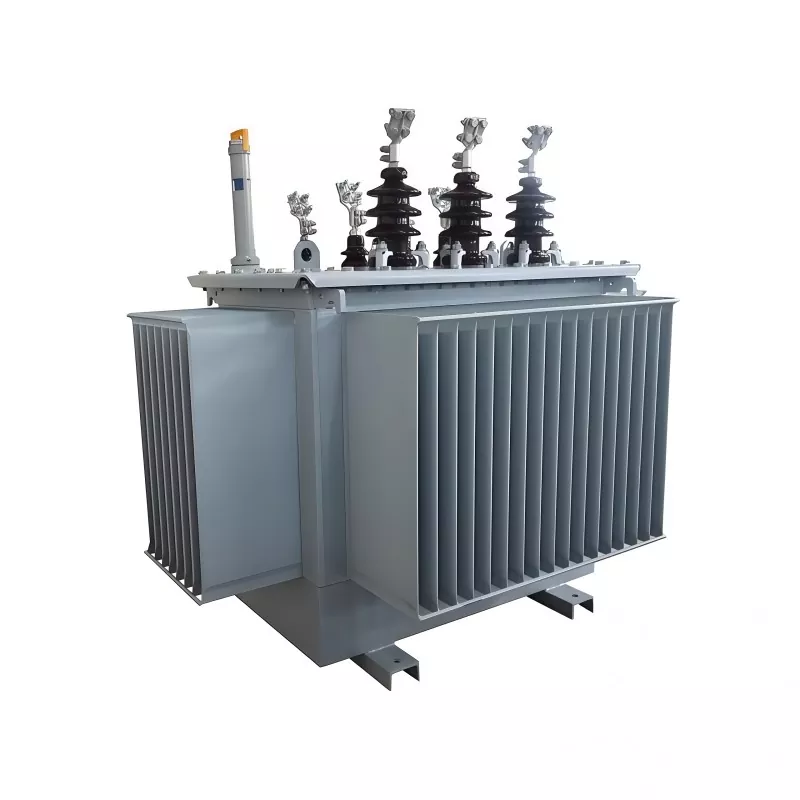

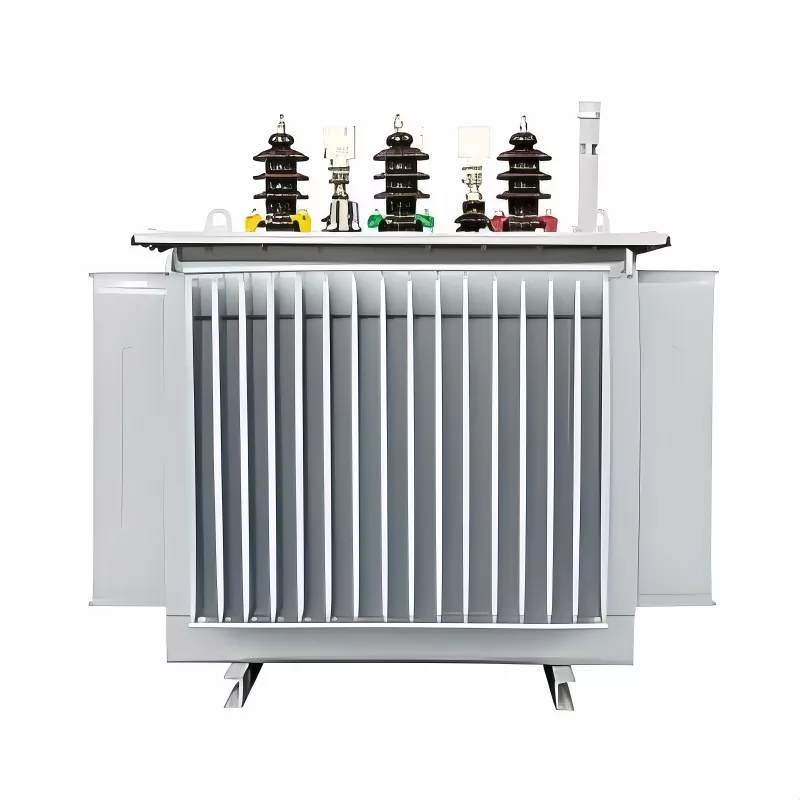

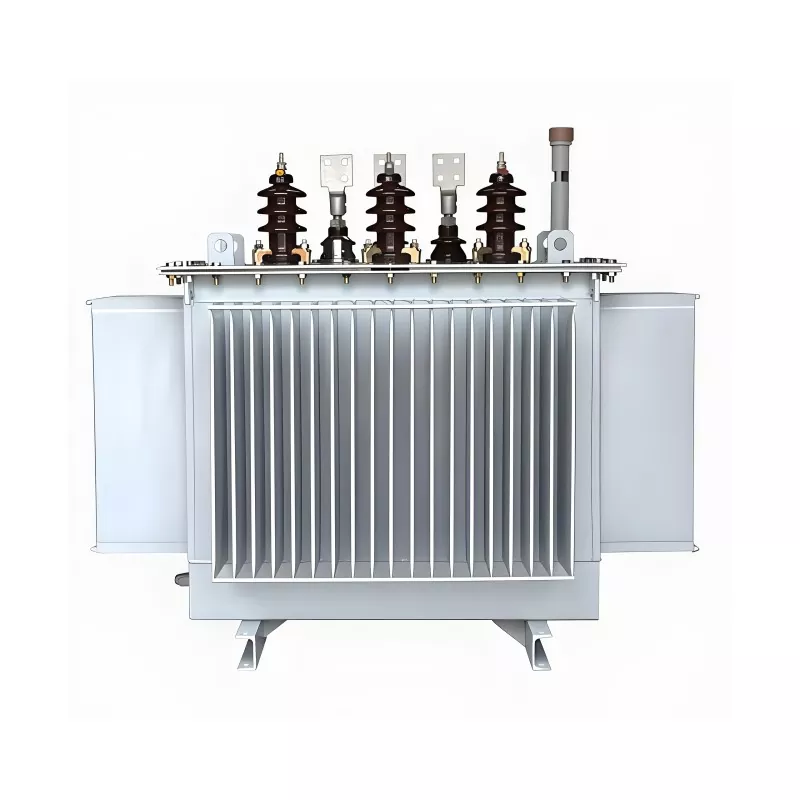

100KVA 20KV трифазен маслен трансформатор

Този 100KVA 20KV трифазен маслен потопен трансформатор, произведен в Китай от GUANGBIAN, се откроява благодарение на своята група за свързване Yzn5. Това е конфигурация на свързване, при която високоволтовата намотка приема звездна връзка (Y връзка), нисковолтовата намотка използва зигзагообразна връзка (получена от делта връзка), неутралната точка от страната на ниското напрежение е изтеглена навън и фазовото съотношение между намотките с високо и ниско напрежение се идентифицира с помощта на "метод на часовника".

Този трифазен трансформатор се използва от нашите клиенти в работилници за прецизни металорежещи машини, които изискват високо качество на електрозахранването, което служи за намаляване на повреди в оборудването, причинени от хармонични смущения.

Обикновено се инсталира в:

Промишлени електроразпределителни системи

Проекти за електрификация на селските райони

Малки подстанции

Инфраструктура и строителни обекти

Търговски и битови електрически мрежи

В сравнение със сухите трансформатори, потопените в масло трансформатори осигуряват по-добро охлаждане и по-висока устойчивост на претоварване, което ги прави по-подходящи за приложения на открито и при тежки условия.

Основни характеристики и предимства

1. Стабилна производителност в системи със средно напрежение 20KV

Проектиран за 20KV разпределителни мрежи, осигурявайки стабилно преобразуване на напрежението и надеждна работа дори при променливи условия на мрежата. Подобрява цялостната стабилност на енергийната система и защитата на оборудването.

2. Висока ефективност с ниска загуба на енергия

Оптимизираният дизайн на сърцевината и намотките значително намалява загубите при празен ход и натоварване, спомагайки за по-ниска дългосрочна консумация на енергия и оперативни разходи.

3. Потопено в масло охлаждане за силно разсейване на топлината

Потопената в масло охлаждаща система ONAN осигурява ефективно отстраняване на топлината, поддържа непрекъсната работа при пълно натоварване и удължава живота на изолацията.

4. Висока устойчивост на претоварване и късо съединение

Създаден за промишлена среда, той издържа на удари при стартиране на двигателя и стрес от късо съединение, осигурявайки безопасна и стабилна работа при тежки условия на натоварване.

5. Компактна структура, лесен монтаж

Спестяващ място дизайн с лесна инсталация и ниски изисквания за поддръжка, което го прави подходящ както за нови, така и за модернизирани проекти за електроразпределение.

Параметър на продукта

Изисквания за работна среда

1. Температурен диапазон

◦ Стандартна работа: -25℃ ~ 45℃

◦ Температурата на околната среда не трябва да надвишава 40 ℃ за дългосрочна непрекъсната работа (за да се осигури ONAN охлаждане ефективност).

2. Относителна влажност

◦ Максимум 95% (при 25℃ околна температура)

3. Надморска височина

◦ Стандартна адаптация: ≤1000m над морското равнище

◦ Персонализиране на голяма надморска височина: ≤3000 m (с подобрена изолация и оптимизирано разсейване на топлината, по избор).

4. Място за монтаж

◦ На закрито или на открито (инсталацията на открито изисква степен на защита IP23, по избор; IP20 по подразбиране на закрито).

- Стойте далеч от източници на запалими, експлозивни, корозивни газове и прах.

◦ Без силни вибрации (ускорение на вибрациите ≤0,1g) или механично въздействие.

5. Състояние на вентилация

◦ Адекватно вентилационно пространство: ≥0,5 m свободно пространство около трансформатора за естествена циркулация на въздуха (критично за ONAN охлаждане).

◦ Избягвайте затворени пространства без въздушен поток, за да предотвратите прегряване.

6. Околна среда на електрическата мрежа

◦ Съвместимост с честота: 50Hz / 60Hz с възможност за двойна честота.

◦ Колебания на напрежението: ≤±5% от номиналното входно напрежение (20KV), за да се осигури стабилна работа.

Какви проблеми решава?

В реалните електроразпределителни системи повредата на оборудването често се причинява от нестабилно напрежение, пренапрежение и натрупване на топлина.

Този трансформатор е проектиран да решава:

● Нестабилност на напрежението в мрежи средно напрежение 20KV

● Чести удари при стартиране на двигателя в индустриални системи

● Проблеми с прегряване по време на продължителна работа

● Загуба на енергия при дългосрочно разпределение на енергия

● Ненадеждна работа в тежки външни среди

Като се справя с тези проблеми на системно ниво, той осигурява стабилна и ефективна доставка на енергия при взискателни приложения.

Нашата фабрика

Цех за ламарина

Цех за навиване на фолио

Работилница за навиване

Цех за навиване на пещи

Цех за монтаж на трансформатори

Цех за въвеждане в експлоатация на трансформатори

Защо да изберете маслен трансформатор?

В сравнение със сухите трансформатори, маслените трансформатори предлагат:

● По-добро разсейване на топлината

● По-висок капацитет на претоварване

● По-дълъг експлоатационен живот

● По-стабилна работа при голямо натоварване

За 20KV разпределителни системи потопеният в масло дизайн често е предпочитаното решение за външни и индустриални приложения.

Контрол на качеството и гаранция за производство

Всеки трансформатор се произвежда при строги процедури за контрол на качеството, за да се гарантира стабилна работа и съответствие с изискванията за безопасност.

Тестването включва:

● Рутинно изпитване на електрическата ефективност

● Тестване на изолационното съпротивление

● Тест за повишаване на температурата

● Тестване на загубите при натоварване и без натоварване

● Оценка на устойчивост на късо съединение

Производството следва международните стандарти, за да се гарантира надеждност на световните пазари.

Поддръжка и експлоатационен живот

100KVA 20KV трифазен маслен потопен трансформатор е проектиран за ниски изисквания за поддръжка. При правилен монтаж и периодична проверка експлоатационният живот може да надхвърли 20–25 години.

Препоръчителната поддръжка включва:

● Редовни проверки на състоянието на маслото

● Проверка на клемната връзка

● Следене на температурата

● Почистване на външни компоненти

ЧЗВ

1. Може ли този трансформатор да работи непрекъснато 24 часа?

Да, проектиран е за продължителна работа при номинални условия на натоварване.

2. Подходящ ли е трансформаторът 100KVA за външна инсталация?

Да, маслените трансформатори са подходящи както за вътрешна, така и за външна среда.

3. Може ли напрежението да се персонализира?

Да, първичните и вторичните напрежения могат да бъдат персонализирани въз основа на изискванията на проекта.

4. Какво е основното предимство на съвместимостта на 20KV система?

Позволява стабилна интеграция в разпределителни мрежи за средно напрежение с намалени загуби при пренос.

100KVA 20KV трифазен маслен потопен трансформатор е надеждно и ефективно решение за системи за разпределение на електроенергия със средно напрежение. Със своя силен капацитет при претоварване, дизайн с ниска загуба на енергия и издръжлива охлаждаща структура, потопена в масло, той осигурява стабилна дългосрочна производителност за промишлени и комунални приложения по целия свят.
