Трансформатор за паралелна работа

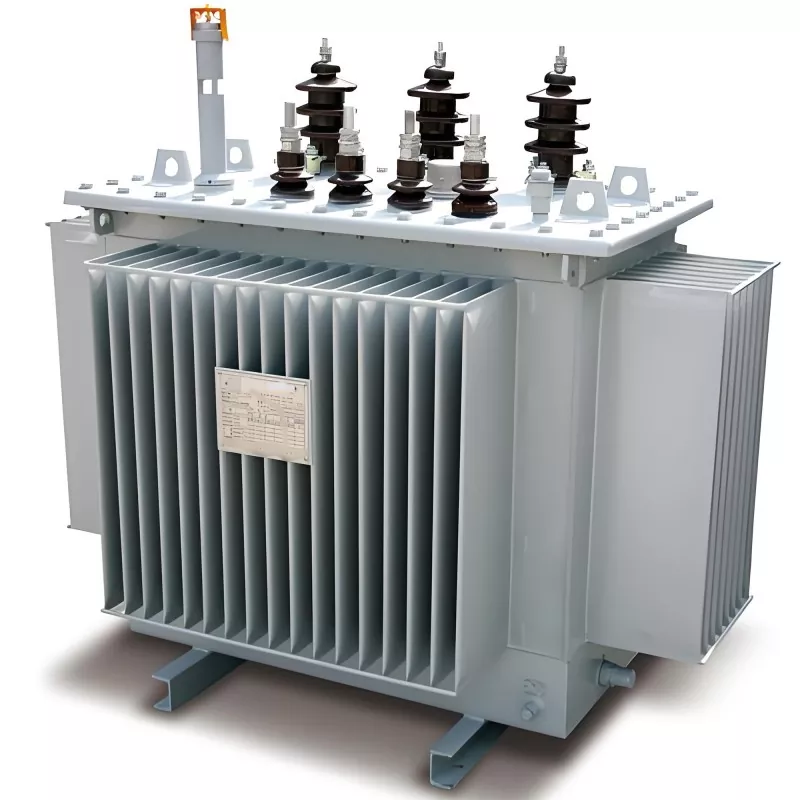

Трансформаторът с паралелна работа се отнася до режима на работа, при който два или повече трансформатора са свързани към една и съща електрическа шина и захранват общ товар едновременно след изпълнение на специфични електрически условия.

Основните цели са:

Увеличете капацитета на захранването

Подобрете надеждността на системата

Подобрете оперативната гъвкавост

Намалете риска от претоварване на един трансформатор

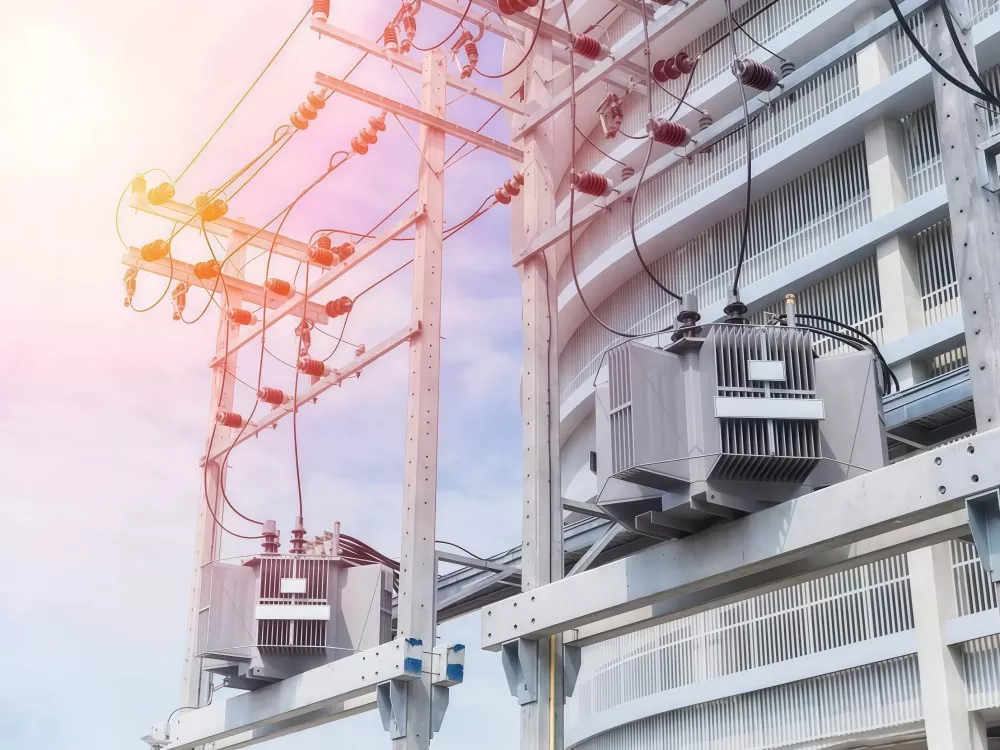

Тази конфигурация се използва широко в подстанции, индустриални енергийни системи, центрове за данни и големи производствени съоръжения.

Предимства

(1) Подобрена надеждност на захранването

Ако един трансформатор се повреди, други могат да продължат да доставят енергия.

(2) Гъвкаво разширяване на капацитета

Могат да се добавят допълнителни трансформатори, когато натоварването се увеличи.

(3) По-висока оперативна ефективност

Трансформаторите могат да се включват/изключват въз основа на условията на натоварване, намалявайки загубите на празен ход.

(4) По-лесна поддръжка

Индивидуалните трансформатори могат да се обслужват без пълно изключване на системата.

(5) Оптимизиране на разходите

Избягва необходимостта от инвестиция в един трансформатор с голям капацитет.

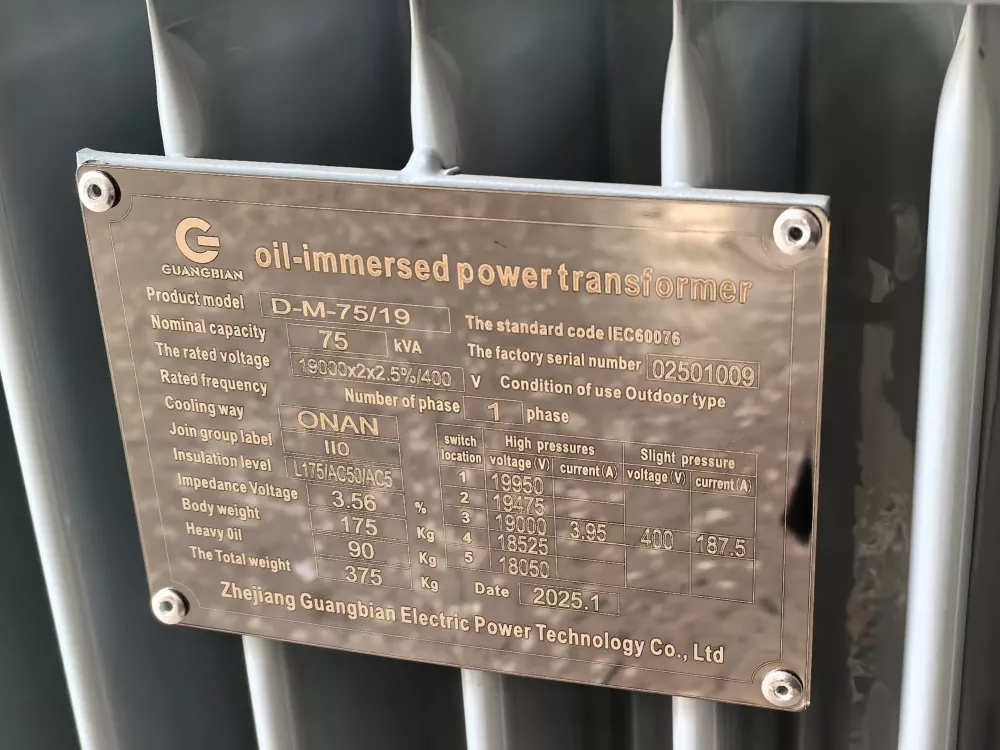

Съвпадение на векторна група

Най-критичното правило за работа на паралелен трансформатор? Сравнете вашите векторни групи.

Векторните групи описват навиващи се връзки с помощта на букви и цифри — Dyn11, Yyn0, например. Първа буква: настройка на намотка за високо напрежение. Втора буква: страна с ниско напрежение. Числото показва фазово изместване на стъпки от 30 градуса.

Защо има значение?

Поставете паралелно два трансформатора с различни векторни групи и техните вторични напрежения няма да се подравнят правилно. Даже 30-градусово фазово отместване създава циркулиращи токове между модулите. Тези токове протичат през намотките, но носят нулев полезен товар. Резултат: прегряване, загуба на енергия.

Редовно откриваме този проблем в нашата фабрика GUANGBIAN в Китай. Клиентите приемат всеки два трансформатора могат да работят заедно — не е вярно. Синхронизирането на трансформатора започва тук. Пропуснете тази проверка и вашето паралелно свързване на трансформатори създава повече проблеми, отколкото решава.

Пример: Устройство Dyn11 няма да работи паралелно с трансформатор Yyn0. Фазовата разлика причинява тежка циркулация течения - няма начин да го заобиколите.

Практически съвети

Преди да купите втори трансформатор за паралелен работен трансформатор, проверете векторната група на съществуващия си модул. Запишете го в спецификациите за покупка. Когато избирате ново оборудване, посочете изрично съответната векторна група. Съвместимостта не е задължителна.

В нашата фабрика GUANGBIAN сме виждали клиенти в Китай да поръчват трансформатори, без да проверяват това детайл. След това се обаждат, чудейки се защо споделянето на натоварването на трансформатора се провали. Не пропускайте основите.

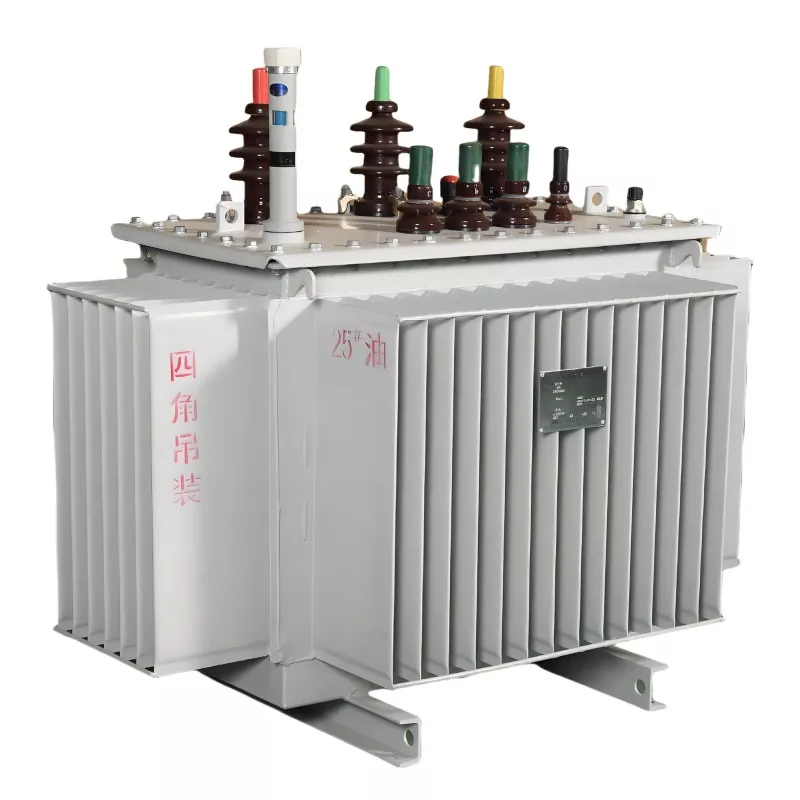

Съвпадение на импеданса

Трансформаторите се нуждаят от подобни стойности на импеданса - обикновено в рамките на 10% една от друга - за правилно разпределение на товара. Импедансът, показан като процент, определя спада на напрежението при пълно натоварване.

Ако едно устройство има значително по-висок импеданс, то носи по-малко натоварване. Другият работи по-усилено, работи по-горещо, износва се по-бързо. Производителите на трансформатори като нас винаги проверяват съвместимостта на импеданса, когато съветват при настройки на работа с множество трансформатори.

Как импедансът влияе върху споделянето на натоварването?

Вземете два трансформатора с различни стойности на импеданса:

Трансформатор	Импеданс	Резултат от споделяне на натоварването
единица А	6%	Поема повече от своя дял
единица Б	8%	Работи под капацитета

Трансформаторът с по-нисък импеданс естествено черпи повече ток. Това е елементарна физика. Резултатът? Една единица работи извънреден труд, докато другият почти не допринася — нито една ситуация не работи добре в дългосрочен план.

Правилно съвпадение

Когато е възможно, купувайте трансформатори от същия производител, предназначени за трансформатор с паралелна работа. Единиците от една и съща производствена партида обикновено имат по-строги толеранси на импеданса. Различни производители? Посочете съвпадение на стойностите на импеданса ясно в документите за покупка.

Основи на споделянето на натоварването

Съгласуваните трансформатори разпределят натоварването пропорционално на своите номинални стойности. Устройство от 1000 kVA, съчетано с устройство от 500 kVA, трябва разделете натоварването приблизително 2:1 — така работи разпределението на натоварването на трансформатора, когато спецификациите са в съответствие.

За клиенти, които изграждат операционни системи с множество трансформатори, нашият GUANGBIAN фабриката в Китай извършва тези проверки като стандартна практика. Проверка на спецификациите преди инсталиране минути. Коригиране на паралелна трансформаторна банка, която няма да балансира? Това отнема много повече време.

Фактори, влияещи върху споделянето на натоварването

Стойности на импеданса: Устройствата с по-нисък импеданс естествено поемат повече от електрическия товар. Това е основно за това как трансформаторът споделянето на натоварването работи.
Позиция на превключвателя на крана: Различните настройки на крана променят съотношението на напрежението, което от своя страна влияе върху това как токът се разделя между модулите.
Качество на връзката: Лоши контакти — независимо дали са разхлабени или резистивни — изкривяват разпределението на тока и изваждат паралелната настройка от равновесие.
Температурни ефекти: Работната температура леко измества импеданса. Ето защо последователното наблюдение се отплаща.

Мониторинг на разпределението на товара

Поставете сензори за ток на вторичната страна на всеки трансформатор, за да видите точно колко натоварване поема всеки от тях. Проверете показания редовно - и двата модула трябва да останат в номиналните си граници. Ето за какво да внимавате: ако една единица се изкачи над 85% капацитет, докато другият остава под 60%, нещо не е наред и си струва да се проучи. Конфигурират много растения аларми при тези прагове. В GUANGBIAN съветваме клиентите да възприемат този подход при паралелно внедряване трансформаторни конфигурации - забелязването на нередности предварително побеждава преследването на проблеми по-късно.

Координация на системата за защита

Пускането на трансформатори в паралел означава, че вашата защитна схема трябва да работи на две нива: отделни повреди на модула и по-широки системни проблеми. Избирането на производител, който получава това, е по-важно, отколкото си мислите. Нашият инженерен екип в GUANGBIAN работи директно с клиентите за изграждане на защитни настройки, които поддържат техните трансформаторни банки надеждни — независимо дали е нова инсталация или преоборудване на по-старо оборудване.

Основни защитни устройства

Диференциална защита: Улавя вътрешни повреди, които се развиват вътре в намотките или сърцевината на трансформатора.

Защита от свръхток: Вашата първа линия срещу късо съединение надолу по веригата и товари, които работят твърде високо за твърде дълго време.

Защита от повреда на земята: В момента, в който токът напусне предвидения си маршрут и се насочи към земята, тази защита се активира.
Защита при повреда на прекъсвача: Резервен вариант, който има значение – ако основната защита пропусне повикването, този вторичен слой поема застой и изолира повредата.

Предизвикателства на координацията

Пускането на паралелни трансформатори означава, че една повреда не трябва да сваля цялата настройка. Логиката на защитата трябва откроете лошия актьор, като същевременно пуснете добрия войник в частта. Това изисква координация: прекъсвачът, който е най-близо до проблемът трябва да действа, преди да се намеси нещо нагоре по течението.

Настройка на настройките

Защитните настройки трябва да отчитат нормалния циркулиращ ток по време на работа. Задайте ги твърде чувствителни и ще се сблъскате с неприятни пътувания. Задайте ги твърде високо и реалните грешки може да се промъкнат, без да се задейства защита. Постигането на правилния баланс изисква опит — нещо, върху което работи нашият инженерен екип във фабриката GUANGBIAN в Китай ежедневно с клиенти.

Често срещани проблеми и решения

Циркулационен ток

Проблем: Трансформаторите обменят ток между тях дори без свързан външен товар.
Решение: Проверете дали конфигурациите на векторните групи са в хармония и стойностите на импеданса съответстват. Изчислете въз основа на действителните рейтинги на вашите трансформатори - циркулиращ ток, който преминава над 5-10% от номиналната стойност означава нещо в настройките не е както трябва.

Дисбаланс на натоварването

Проблем: Един трансформатор редовно поема повече натоварване, отколкото трябва.
Решение: Вижте сдвояването на импеданса, настройките на крана и колко здрави са връзките. Инсталирането на серийни реактори може избутайте разделянето обратно към равномерното положение.

Неприятно спъване

Проблем: Пътувания се случват по време на ежедневна работа, особено когато товарите се сменят.
Решение: Проверете отново дали защитната схема е настроена за правилна координация. Не забравяйте енергизирането нахлуване — този кратък пик може да удари 8-12x нормален ток.

Най-добри практики за инсталиране

Придържайте се към тези стъпки, когато сглобявате системата:
Съпоставете дължината на кабела и спецификациите във всички паралелни линии
Завъртете всяка връзка към спецификацията - не гадайте
Тествайте конфигурацията на векторна група, преди да подадете захранване
Изпълнете наблюдаван тест за споделяне на натоварването преди пълно предаване
Съхранявайте писмени записи на настройките и тестовите данни за по-късна справка

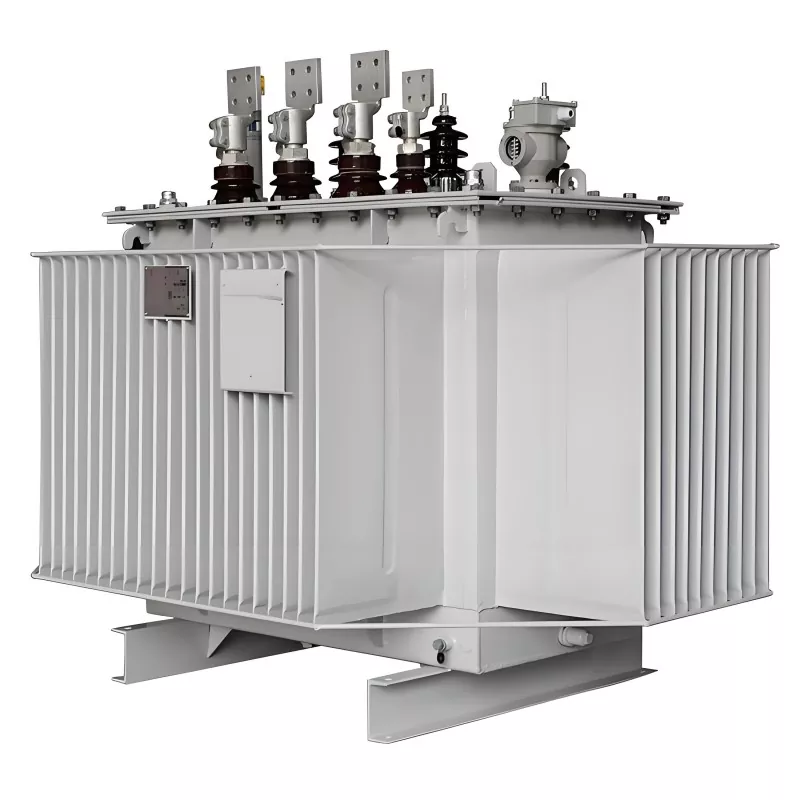

Нашата фабрика

ЧЗВ

В1: Трябва ли паралелните трансформатори да са от един и същи модел?

Не е задължително, но те трябва да съвпадат по отношение на напрежението, импеданса и векторната група.

В2: Могат ли трансформатори с различен капацитет да работят паралелно?

Да, но съотношението на капацитета обикновено не трябва да надвишава 3:1, за да се осигури балансирано споделяне на натоварването.

Q3: Паралелната работа увеличава ли загубите?

Може да увеличи загубите на празен ход при условия на леко натоварване, но цялостната ефективност се подобрява поради гъвкавата работа.

Q4: Какъв е най-често срещаният проблем при паралелна работа?

Циркулационни токове, неравномерно разпределение на товара и несъответствие на фазите.

Трансформаторът за паралелна работа работи добре като стратегия за разширяване на капацитета - когато техническите изисквания получават вниманието, което заслужават. Подравняване на векторни групи, съпоставяне на стойностите на импеданса, планирано разпределение на натоварването и координиране на защитни схеми - тези части заедно създават солидна инсталация. Инженерите, които разбират тези изисквания, могат уверено да специфицират, инсталират и експлоатират паралелни трансформаторни банки за години на надеждно обслужване. GUANGBIAN, производител с практическо ноу-хау от нашето производствено съоръжение в Китай, е готов като партньор, който разбира какво е необходимо за изграждане на системи, които преминават далеч.
