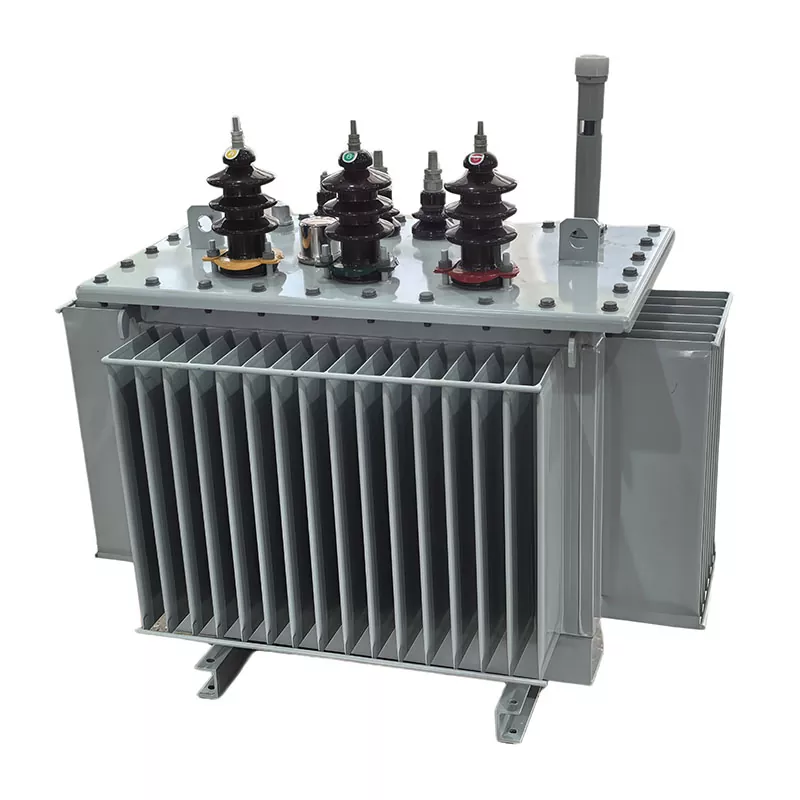

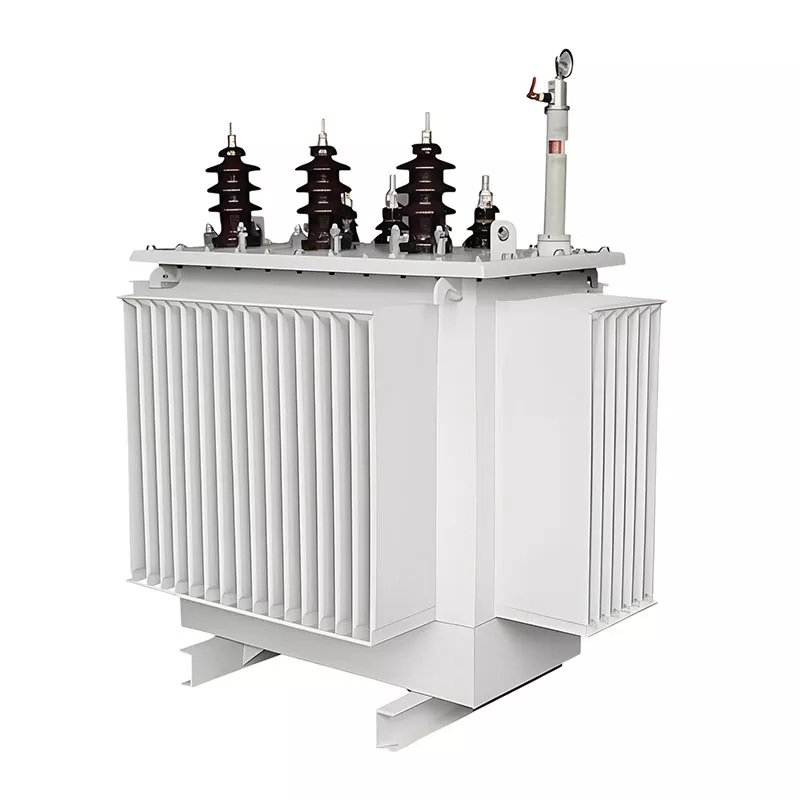

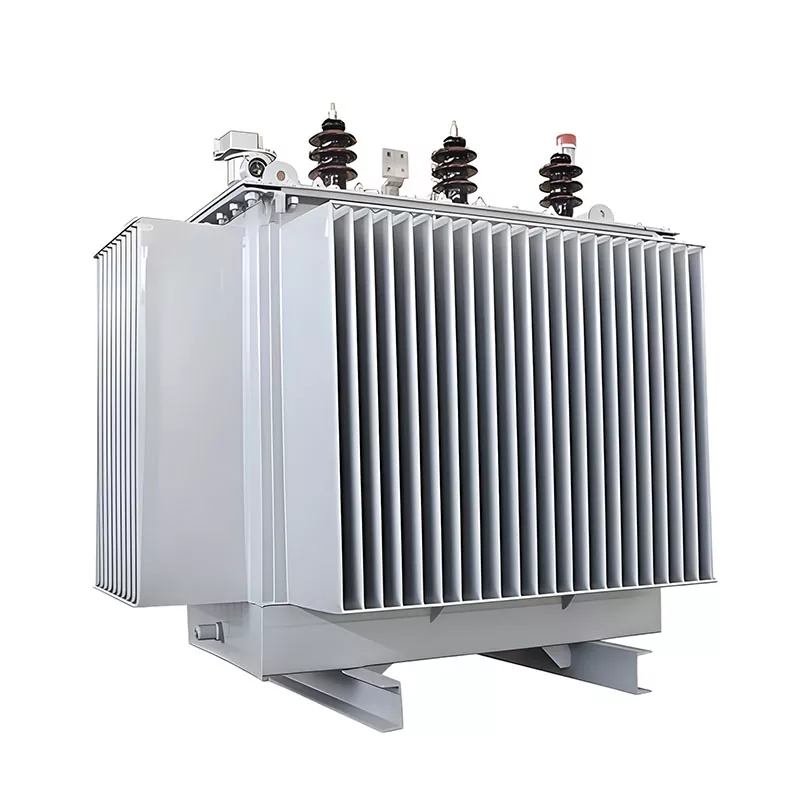

Резервен потопен в масло трансформатор

Резервният потопен в масло трансформатор е вид напълнен с масло силов трансформатор, специално проектиран да замени съществуващ трансформатор в работеща електроразпределителна система, обикновено поради остаряло оборудване, повреда, ограничения на капацитета или изисквания за повишаване на ефективността.

За разлика от трансформаторите, използвани в нови инсталации, резервният трансформатор е проектиран със силен фокус върху системната съвместимост, физическата взаимозаменяемост и безпроблемната интеграция със съществуващата електрическа инфраструктура.

Инженерна дефиниция

От гледна точка на електротехниката, резервният потопен в масло трансформатор може да се дефинира като:

Силов трансформатор, проектиран или оптимизиран в съответствие със съществуващите мрежови условия — като ниво на напрежение, векторна група, инсталационни размери и профил на натоварване — така че да може директно да замени действащ маслен трансформатор без големи модификации на оригиналната система.

Основни технически характеристики

Типичният резервен маслен трансформатор се определя от следните технически изисквания:

Съвместимост на напрежението:Съвпада със съществуващите системни нива като 6kV/0,4kV, 10kV/0,4kV и др.

Взаимозаменяемост на инсталацията:Проектиран да пасва на съществуващи основи, точки за въвеждане на кабели и оформление на подстанция

Съвпадение на векторна група:Обикновено Dyn11 или идентичен на оригиналната конфигурация на трансформатора

Координация на импеданса на късо съединение:Обикновено проектиран в диапазона 5%–8%, за да се осигури стабилност на системата

Оптимизация на производителността:Може да подобри ефективността, да намали загубите или да подобри топлинната ефективност в сравнение със смененото устройство

Първо определи правилния размер

Ето един пример: текущият ви товар е 800kVA и добавяте 400kVA ново търсене. Вземете предвид известен марж на растеж и 1250-1600kVA има смисъл. Не гледайте само днешните числа – оставянето на известно пространство винаги е сигурен залог.

Когато правите изчисляване на капацитета на трансформатора, имайте предвид следните параметри: нивото на напрежение трябва да съответства на вашата съществуваща система (като 10 kV/0,4 kV), векторната група Dyn11 работи за повечето търговски приложения и импеданс от 5-8% е стандартен. Ако не сте сигурни, фабричният екип на GUANGBIAN в Китай може да прегледа вашата настройка и да потвърди спецификациите преди производството.

Какво да подготвим преди смяната?

Три неща, които трябва да проверите:

1. Електрическа оценка — Могат ли вашите шини и кабели да издържат на по-висок ток? Схемата за защита има ли нужда от корекции?

2. Структурна проверка — размер на основата, път за достъп за преместване на модула, условия на вентилация.

3. Координиране на помощните средства — Надграждането на капацитет може да изисква промени във входящото ви захранване. Получете разрешението за изключване на захранването да бъде сортирано рано.

Ако планирате проект за подмяна на трансформатор, техническият екип на GUANGBIAN от нашата фабрика в Китай може да ви помогне да прегледате тези елементи. Обработвали сме подобни случаи в нашето производствено съоръжение и знаем кои детайли често се пренебрегват.

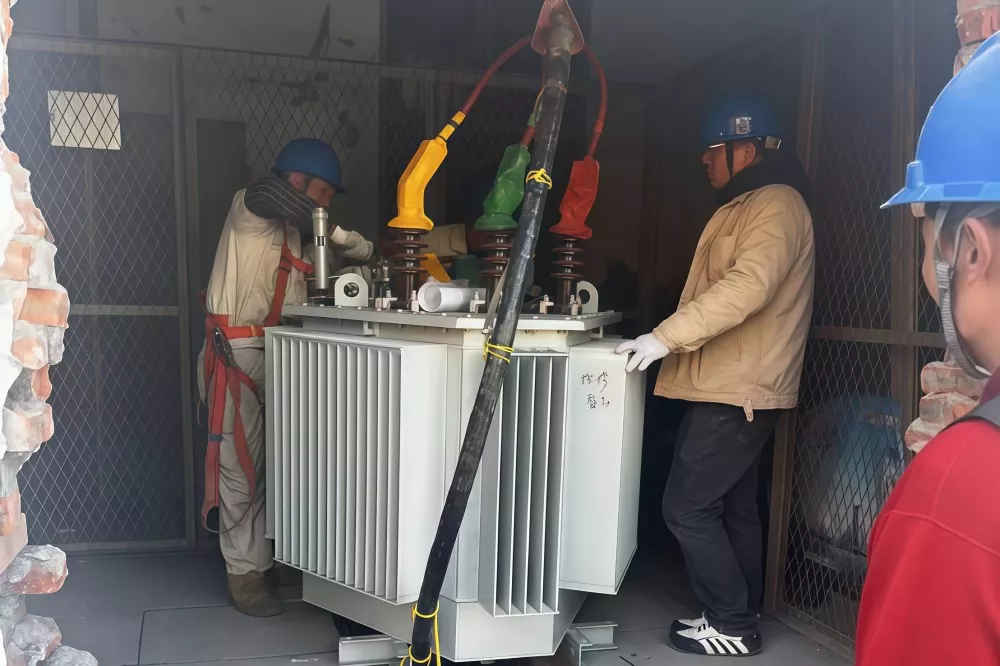

Монтаж и въвеждане в експлоатация

Изключете → Изключете → Премахнете стария модул → Поставете нов трансформатор → Окабеляване → Тестване → Захранване

Не пропускайте стъпката на тестване: тест за коефициент на завъртане, изолационно съпротивление, проверка на векторна група, измерване на съпротивление. Всичко трябва да мине, преди да превключите ключа. През първите няколко седмици следете температурата, слушайте за необичаен шум, проверявайте за вибрации.

Колко струва?

За единица от 1250 kVA самият трансформатор струва $25 000–45 000. С инсталацията и модификациите общата цена на проекта е около 35 000–75 000 $. Ако вашият съществуващ модул е ​​работил почти 20 години, замяната му с нов има повече смисъл от добавянето на паралелен модул – по-малко проблеми с поддръжката, по-добра ефективност.

След инсталирането запазете протоколите от тестовете и изпълнените чертежи във файл. Проверявайте температурите на всяко тримесечие, правете анализ на маслото всяка година (за типове, пълни с масло). При правилна грижа това оборудване трябва да работи безпроблемно 20–30 години.

Във фабриката на GUANGBIAN в Китай ние произвеждаме трансформатори, които са създадени за дълги разстояния. Независимо дали сте във фазата на избор на трансформатор или се нуждаете от преглед на спецификациите, нашият екип може да ви помогне.

Разлика от стандартните нови инсталационни трансформатори

ЧЗВ

1. Какво е резервен маслен потопен трансформатор?

Това е потопен в масло трансформатор, предназначен да замени съществуващ трансформатор в работеща енергийна система. Той е създаден да отговаря на оригиналните електрически условия, така че системата да може да продължи да работи с минимални модификации.

2. Кога трябва да се смени трансформатор?

Необходима е подмяна, когато трансформаторът е стар (обикновено 15–25+ години), често се поврежда, не може да отговори на текущото търсене на натоварване или има високи разходи за поддръжка

3. Как да избера правилния капацитет за подмяна?

Капацитетът се избира въз основа на текущото натоварване, бъдещото разширение (обикновено 15–25% марж) и системните условия като ниво на напрежение и ограничения при инсталиране.

4. Може ли заместващ трансформатор да увеличи капацитета?

да Резервното устройство може да бъде надстроено до по-висок капацитет, но съществуващите кабели, комутационна апаратура и защитна система трябва да бъдат проверени за съвместимост.

5. Какво трябва да съвпада при смяна на трансформатор?

Ключовите параметри включват съотношение на напрежението, векторна група (обикновено Dyn11), импеданс (около 5–8%) и физически инсталационни размери.

6. Колко време отнема процесът на подмяна?

Инсталирането и подмяната обикновено отнемат 1–3 дни, в зависимост от условията на обекта, плюс допълнително време за тестване и пускане в експлоатация.
