Как може 150KVA сух изолационен трансформатор да подобри безопасното и гъвкаво разпределение на мощността

Резюме на статията:Правилно избраният трансформатор може да направи голяма разлика в безопасността на електроразпределението, преобразуването на напрежението, съвместимостта на оборудването и надеждността на обекта. The150KVA сух изолационен трансформаторотГУАНБЯНе предназначен за приложения, които изискват електрическа изолация и разпределение на ниско напрежение, с 480V вход, 400V трифазен и 230V монофазен изход, изцяло медни намотки, връзка Delta-Star, корпус от неръждаема стомана IP43, автоматично охлаждане с вентилатор и защита на MCCB. Тази статия обяснява неговата конфигурация, принципи на работа, сценарии на приложение, технически съображения и фактори за избор за индустриални и строителни проекти.

Съдържание

1. Какво представлява 150KVA сух изолационен трансформатор?
2. Какви са основните технически спецификации?
3. Какви предимства предлага този трансформатор?
4. Къде може да се използва?
5. Как да изберете правилната конфигурация?
6. Как се сравнява с други опции за трансформатор?
7. Как се произвежда и тества?
8. Често задавани въпроси
9. Нуждаете се от персонализирано трансформаторно решение?

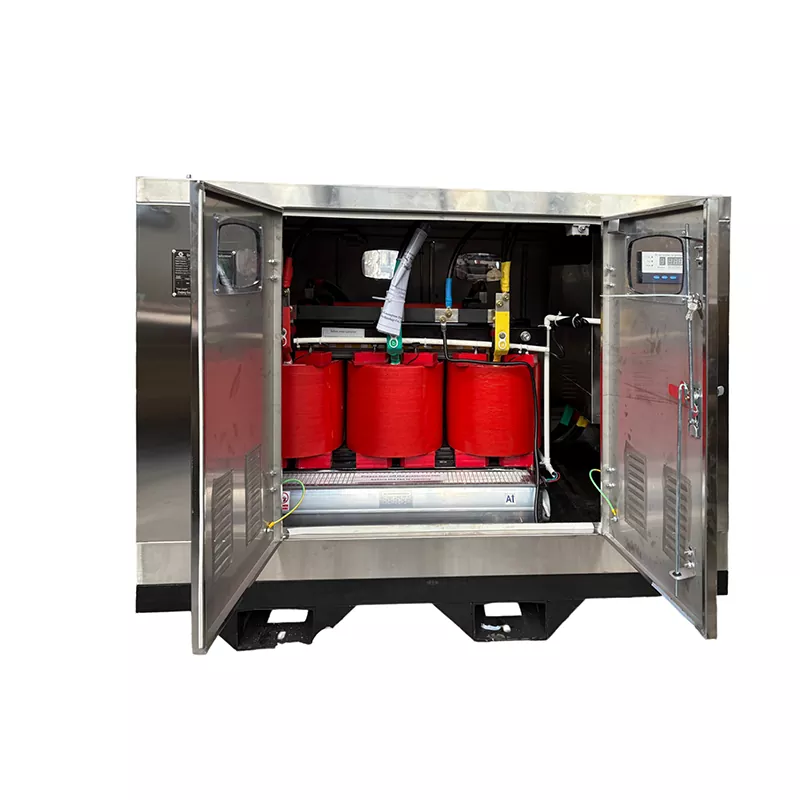

Какво представлява 150KVA сух изолационен трансформатор?

150KVA сух изолационен трансформатор е трифазен трансформатор, предназначен да осигури електрическа изолация, като същевременно преобразува входящата мощност до необходимо ниво на разпределение на ниско напрежение. За разлика от потопените в масло трансформатори, конструкциите от сух тип използват солидна изолация и системи за въздушно охлаждане, а не изолационно масло, което ги прави особено подходящи за вътрешни инсталации и избрани индустриални или строителни среди.

Конфигурацията GUANGBIAN използва aВход за линейно напрежение 480Vи осигурява400V трифазен и 230V монофазен изход. Неговата връзка с намотка Delta-Star (Δ-Y) позволява на вторичната страна да осигури неутрална точка за еднофазно разпределение, като същевременно поддържа трифазни товари.

С номинален капацитет от 150 kVA, трансформаторът може да обслужва комбинация от машини и спомагателни електрически товари, когато действителното търсене на обекта, началният ток, факторът на мощността, факторът на натоварване и едновременната работа са правилно изчислени.

Какви са основните технически спецификации?

Разбирането на електрическата конфигурация преди закупуването на трансформатор е от съществено значение, тъй като напрежението, честотата, фазовото разположение, защитата на корпуса, материалът на намотката и методът на охлаждане влияят върху съвместимостта на системата.

Тази конфигурация е особено практична, когато един източник на захранване трябва да поддържа както трифазни машини, така и еднофазно спомагателно оборудване. Капацитетът на табелката обаче не трябва да се разглежда като индикация, че всяко свързано устройство може да работи на пълна номинална мощност едновременно.

Какви предимства предлага този трансформатор?

Електрическа изолация за товари надолу по веригата

Изолацията разделя първичните и вторичните електрически вериги чрез трансформаторно свързване. Тази подредба може да помогне за установяване на контролирана енергийна система надолу по веригата и е полезна в приложения, където електрическата изолация е част от цялостния дизайн на разпределението.

Гъвкаво разпределение на 400V и 230V

Вторичната конфигурация Delta-Star осигурява възможности както за трифазно, така и за еднофазно разпределение. Трифазното захранване от 400 V може да поддържа оборудване като помпи, кранове, заваръчни машини, бетонобъркачки и други индустриални машини, докато захранването от 230 V може да обслужва осветление, офис оборудване, преносими инструменти, климатични инсталации и спомагателни товари.

Изцяло медни намотки

Трансформаторът използва изцяло медни намотки. Медта има сравнително ниско електрическо съпротивление и правилно проектираните медни проводници могат да помогнат за контролиране на загубите в намотките. Действителната топлинна ефективност все още зависи от размера на проводника, конструкцията на трансформатора, температурата на околната среда, изолационната система, вентилацията и условията на натоварване.

Автоматично управление на охлаждането

Температурните сензори следят условията на намотката. Когато се достигне предварително зададената температура, автоматичните вентилатори започват да увеличават разсейването на топлината. Този подход е полезен за приложения, при които електрическите товари варират или работните температури могат да се повишат.

Интегрирана MCCB защита

Автоматичните прекъсвачи с формована кутия са осигурени от входящата и изходящата страна. Тези прекъсвачи могат да осигурят допълнителна защита и изолация на веригата, докато окончателните им оценки трябва да бъдат избрани според размера на кабела, свързаните товари, очаквания ток и изискванията за координация на защитата на проекта.

Къде може да се използва?

Капацитет от 150 kVA е подходящ за много приложения за електроразпределение от среден мащаб, когато изчисленото натоварване попада в проектните граници на трансформатора.

• Строителни обекти:Доставя временно захранване на кранове, смесители, помпи, заваръчно оборудване, осветление и офиси на обекта.
• Промишлени съоръжения:Поддържа производствени машини заедно със спомагателни еднофазни електрически товари.
• Търговски обекти:Осигурява изолирано разпределение на ниско напрежение, където електрическият дизайн изисква това.
• Временни захранващи системи:Може да се интегрира в базирани на проекти схеми за разпределение на електроенергия.
• Инсталации със смесено натоварване:Поддържа както трифазни машини, така и 230V еднофазно оборудване от една и съща вторична система.

За строителни проекти конфигурацията на проекта за Саудитска Арабия, предоставена от GUANGBIAN, демонстрира как корпус от неръждаема стомана, връзка Delta-Star, автоматично охлаждане на вентилатора, медни намотки и допълнителни MCCBs могат да бъдат интегрирани в специфичен за проекта дизайн на трансформатор.

Как да изберете правилната конфигурация?

Изборът на трансформатор трябва да започне с електрическата система, а не просто с избора на kVA рейтинг. Пълният технически преглед трябва да обхваща следните фактори:

1. Изчислете максималното търсене:Идентифицирайте действителното работно натоварване, вместо да добавяте само номиналните табели на всяко свързано устройство.
2. Проверете стартовия ток на двигателя:Двигатели, компресори, помпи и други индуктивни товари може да изискват значително по-висок ток по време на стартиране.
3. Потвърдете входното напрежение:Проверете дали първичното напрежение съответства на наличното електрическо захранване.
4. Потвърдете изискванията за изход:Определете дали проектът изисква 400V трифазно, 230V еднофазно или друга комбинация от напрежение.
5. Проверете честотата:Проверете дали инсталацията работи на 50 Hz или 60 Hz.
6. Прегледайте условията на околната среда:Температурата, вентилацията, прахът, влагата и мястото на монтаж влияят върху изискванията за топлина и заграждение.
7. Определете изискванията за защита:Номиналните стойности на MCCB и защитата надолу по веригата трябва да бъдат координирани с кабелите и свързаното оборудване.
8. Потвърдете мерките за заземяване:Конфигурацията на нулата и заземяването трябва да следва електрическия проект на проекта и приложимите местни разпоредби.

Тези съображения са особено важни, тъй като трансформаторът може да изглежда подходящо оразмерен при нормални работни условия, но все пак да изпита прекомерен стрес, ако множество силнотокови двигатели стартират едновременно.

Как се сравнява с други опции за трансформатор?

Изборът между сух тип и потопена в масло технология трябва да се основава на инсталационна среда, капацитет, изисквания за напрежение, приложими стандарти, изисквания за охлаждане, налично пространство и цялостния дизайн на електрическата система.

Как се произвежда и тества?

За снабдяването на трансформатори въз основа на проекти, качеството на производството е само една част от процеса. Точното тълкуване на електрическите спецификации на клиента е също толкова важно.

ГУАНБЯН произвежда трансформаторни конфигурации според изискванията на проекта. В зависимост от приложението могат да се регулират спецификации като входно и изходно напрежение, честота, разположение на намотките, дизайн на корпуса, метод на охлаждане и конфигурация на защита.

Производственият процес трябва да потвърди ключовите електрически параметри, преди да започне производството. След това може да се извърши фабрично тестване в съответствие с договорената техническа спецификация и приложим стандарт, с достъпни записи от тестове и проверка от трета страна, когато това се изисква от проекта.

Ключова информация, която трябва да предоставите при искане на оферта

• Необходим капацитет kVA
• Първично и вторично напрежение
• 50 Hz или 60 Hz честота
• Изисквания за монофазни или трифазни
• Предпочитание за материал за навиване
• Необходима конфигурация на връзката
• Условия за монтаж на закрито или на открито
• Изисквания за защита на корпуса
• Изисквания за охлаждане
• MCCB или други изисквания за защита
• Тип товар и характеристики на пускане на двигателя
• Приложими местни електрически стандарти

Предоставянето на тези подробности на етапа на офертата помага на производителя да разработи конфигурация на трансформатор, която съответства на действителния проект, вместо да разчита на общ стандартен модел.

Често задавани въпроси

Какво е изходното напрежение на този трансформатор?

Тази конфигурация осигурява 400V трифазен и 230V монофазен изход. Други комбинации от напрежение могат да бъдат разработени според изискванията на проекта.

Могат ли товари 400V и 230V да работят от един и същи трансформатор?

да Връзката Delta-Star осигурява трифазно вторично захранване и неутрална точка за еднофазно разпределение. Свързаните товари трябва да бъдат правилно балансирани и да останат в рамките на номиналния капацитет на трансформатора.

Как работи автоматичният вентилатор за охлаждане?

Температурните сензори следят температурата на намотката. Когато се достигне предварително зададената температура, системата за управление активира охлаждащите вентилатори, за да увеличи разсейването на топлината. Действителната контролна температура трябва да следва топлинния дизайн на трансформатора.

Какво означава защита IP43?

IP43 показва защита срещу твърди чужди тела, по-големи от 1 mm, и защита срещу водни пръски при приложимите тестови условия IPX3. Не трябва да се тълкува като напълно прахоустойчив или водоустойчив.

Достатъчни ли са 150 kVA за строителна площадка?

Зависи от изчисленото електропотребление на сайта. Стартовият ток на двигателя, заваръчното оборудване, едновременната работа, временните пикови натоварвания, факторът на мощността и факторът на натоварване трябва да бъдат взети под внимание, преди да се потвърди необходимият капацитет на трансформатора.

Може ли трансформаторът да бъде персонализиран?

да Входно и изходно напрежение, честота, конфигурация на свързване, корпус, метод на охлаждане, разположение на намотките и конфигурация на защита могат да бъдат персонализирани според електрическите изисквания на проекта.

Нуждаете се от персонализирано трансформаторно решение?

Изборът на правилния трансформатор в крайна сметка се отнася до съвпадението на електрическия капацитет, преобразуването на напрежението, изолацията, защитата, охлаждането и условията на инсталиране към реалната работна среда. С конфигурируеми електрически спецификации и ориентирано към проекта производство, GUANGBIAN може да подкрепи клиенти, търсещи практично трансформаторно решение за промишлени, строителни и други приложения за разпределение на ниско напрежение. Ако планирате нов проект или заменяте съществуващ модул,свържете се с насс вашето напрежение, капацитет, честота, тип натоварване и изисквания за инсталиране, за да обсъдите подходяща конфигурация на трансформатора и да получите специфична за проекта оферта.
