150KVA сух изолационен трансформатор

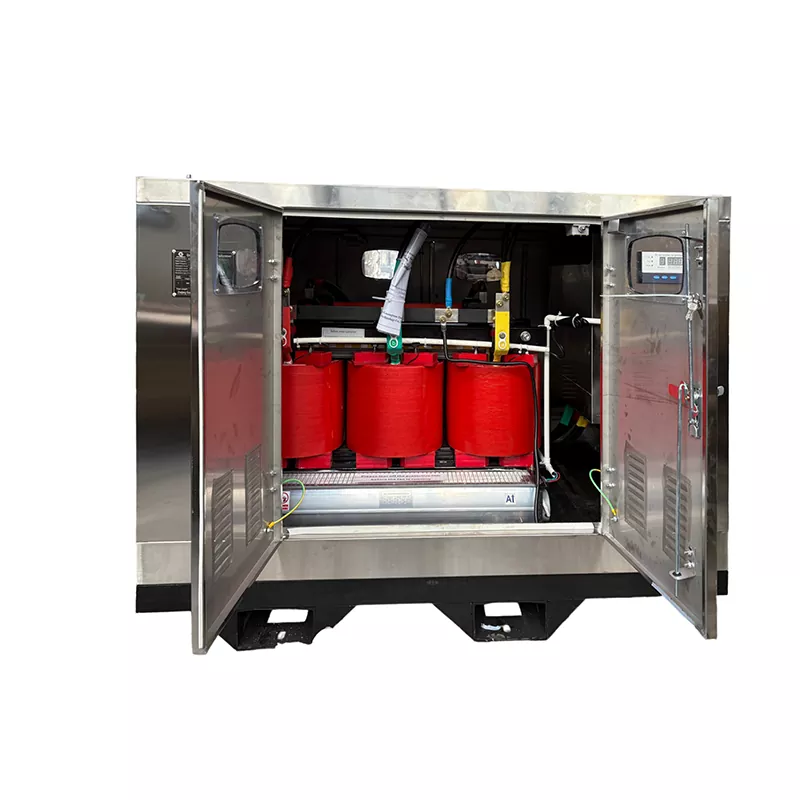

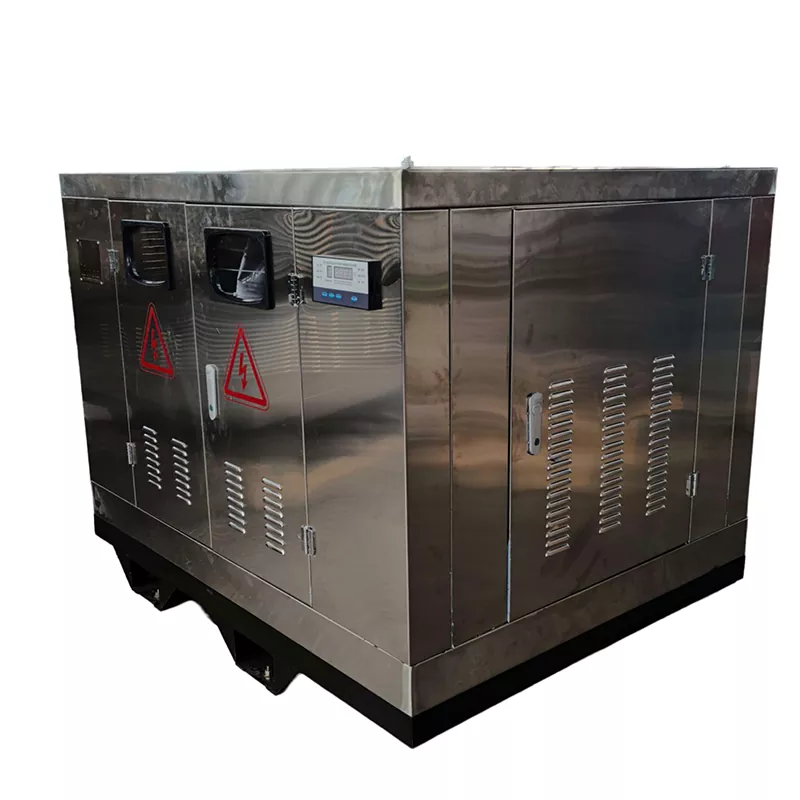

GUANGBIAN произвежда този 150KVA сух изолационен трансформатор за приложения, изискващи електрическа изолация и разпределение на ниско напрежение. Показаният тук модул е ​​създаден за строителен проект в Саудитска Арабия и е конфигуриран с корпус от неръждаема стомана, защита IP43, изцяло медни намотки, връзка Delta-Star (Δ-Y), автоматично охлаждане с вентилатор и два допълнителни MCCB.

Страната с ниско напрежение осигурява 400V трифазно и 230V монофазно захранване. Това позволява трифазно строително оборудване и еднофазни спомагателни товари да се захранват от един и същ трансформатор, в зависимост от изчислението на натоварването на обекта и проекта за електрическо разпределение.

Конфигурация за 400V и 230V товари

Трифазното захранване от 400 V може да се използва за оборудване като кранове, бетонобъркачки, заваръчни машини, помпи и други трифазни машини. Захранването от 230 V е подходящо за осветление, офис оборудване, преносими инструменти, климатични инсталации и други еднофазни товари.

За строителна площадка използването на един трансформатор за двата вида товари може да опрости разпределителната схема. Номиналната мощност от 150 kVA обаче не означава, че всеки свързан товар може да работи едновременно при пълна мощност, посочена в табелата. Изборът на трансформатор трябва да вземе предвид максималното търсене на обекта, стартовия ток на двигателя, фактора на натоварване, фактора на мощността и очакваната комбинация от товари.

Трансформаторът използва изцяло медни намотки. Медта има по-ниско електрическо съпротивление от алуминия, така че загубите в проводника могат да се контролират чрез подходящо оразмеряване на проводника и дизайн на намотката. За инсталации в горещ климат материалът за навиване е само една част от топлинния дизайн; температурата на околната среда, изолационната система, вентилацията, натоварването и методът на охлаждане също трябва да се вземат предвид.

Връзката Delta-Star (Δ-Y) се използва за първичната и вторичната намотка. Страната с ниско напрежение, свързана със звезда, осигурява неутрална точка за 230V еднофазно захранване, докато намотката Delta осигурява път за циркулиране на тройни хармонични токове в намотката. Подредбата за неутрално заземяване трябва да следва електрическия проект на проекта и приложимите местни изисквания.

Охлаждане и корпус

Температурните сензори се използват за наблюдение на температурата на намотката. Когато се достигне предварително зададената температура, автоматичните охлаждащи вентилатори започват да увеличават разсейването на топлината. Това е полезно за инсталации, където натоварването се променя по време на работа или където температурата на околната среда е относително висока.

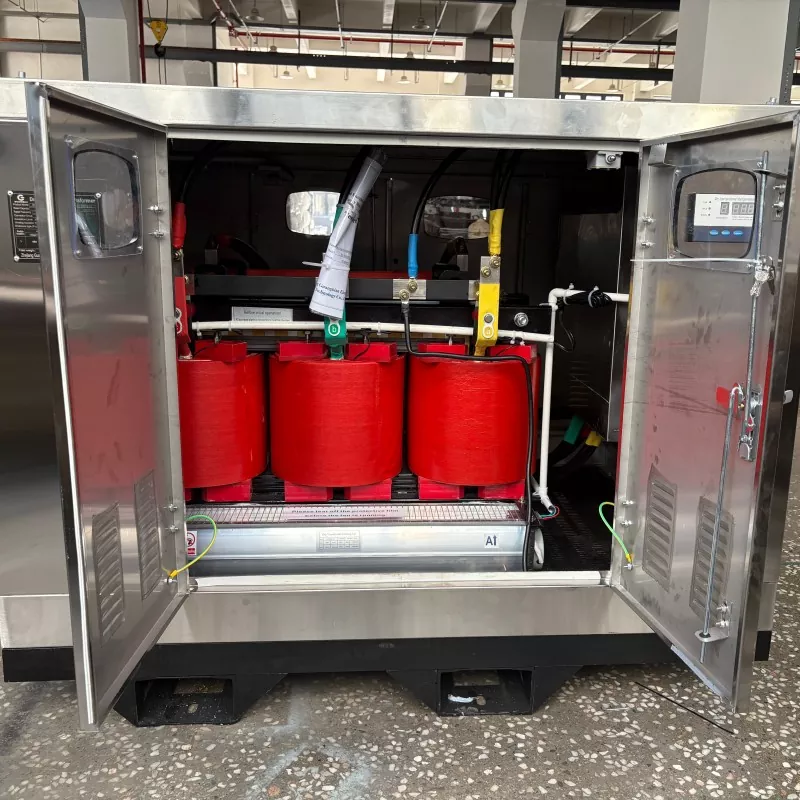

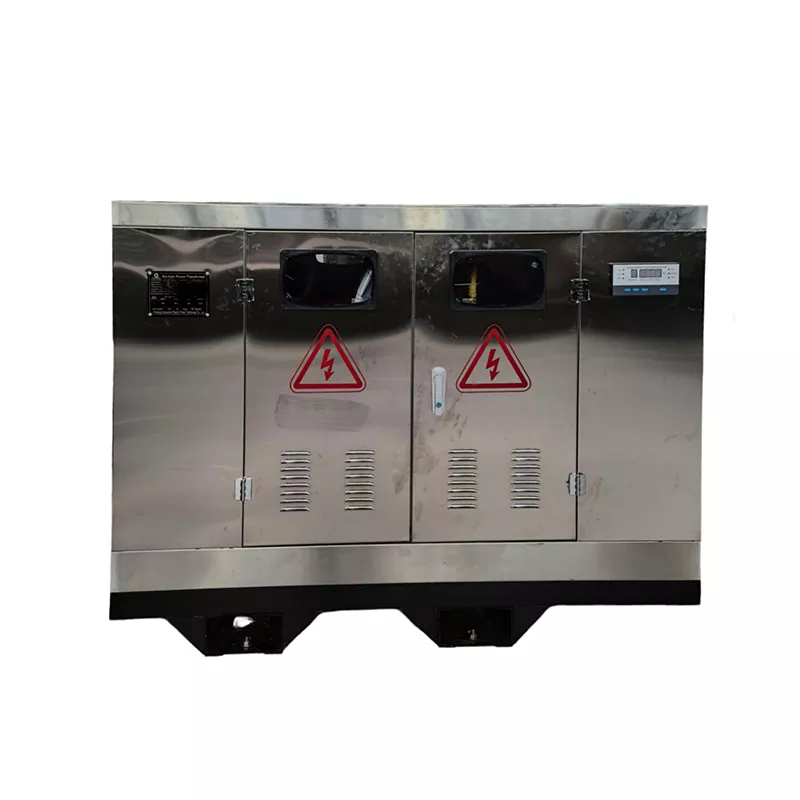

Корпусът е изработен от неръждаема стомана и има клас IP43. Съгласно IEC 60529, първата цифра на IP43 показва защита срещу твърди чужди тела, по-големи от 1 mm, докато втората цифра показва защита срещу водни пръски при условията, определени за IPX3. Рейтингът осигурява защита за предвидената среда за инсталиране, но не трябва да се тълкува като напълно прахоустойчив или водоустойчив.

За открити или частично открити строителни площадки, инсталацията все пак трябва да осигурява подходяща защита от директен силен дъжд, застояла вода, прекомерно натрупване на прах и други условия извън определеното ниво на защита на заграждението.

Технически подробности и избор на проект

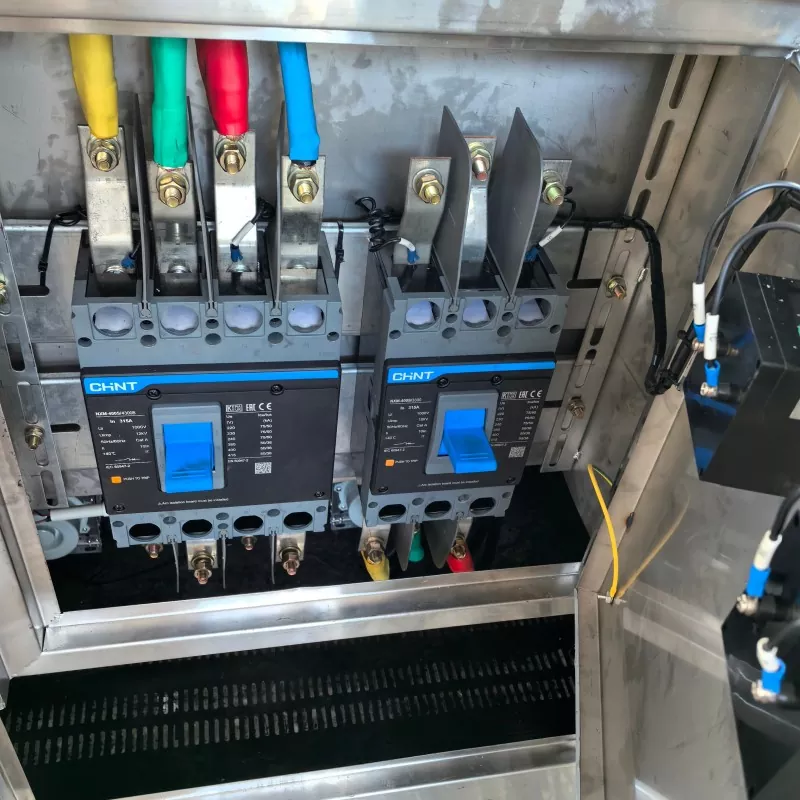

Двата допълнителни MCCB осигуряват отделна защита и изолация на веригата надолу по веригата. Техните рейтинги трябва да бъдат избрани според свързаното оборудване, размера на кабела, очаквания ток и изискванията за координация на защитата. Те са особено полезни, когато различни групи строителни товари трябва да бъдат свързани към трансформатора.

Преди производството трябва да бъдат потвърдени необходимото входно напрежение, изходно напрежение, честота, фазова конфигурация, тип натоварване, околна температура, изисквания за корпуса, заземяване и приложим електрически стандарт. Моторно задвижваното оборудване също трябва да бъде идентифицирано, тъй като стартовият ток може да повлияе на оразмеряването на трансформатора, дори когато нормалното работно натоварване изглежда в рамките на 150 kVA.

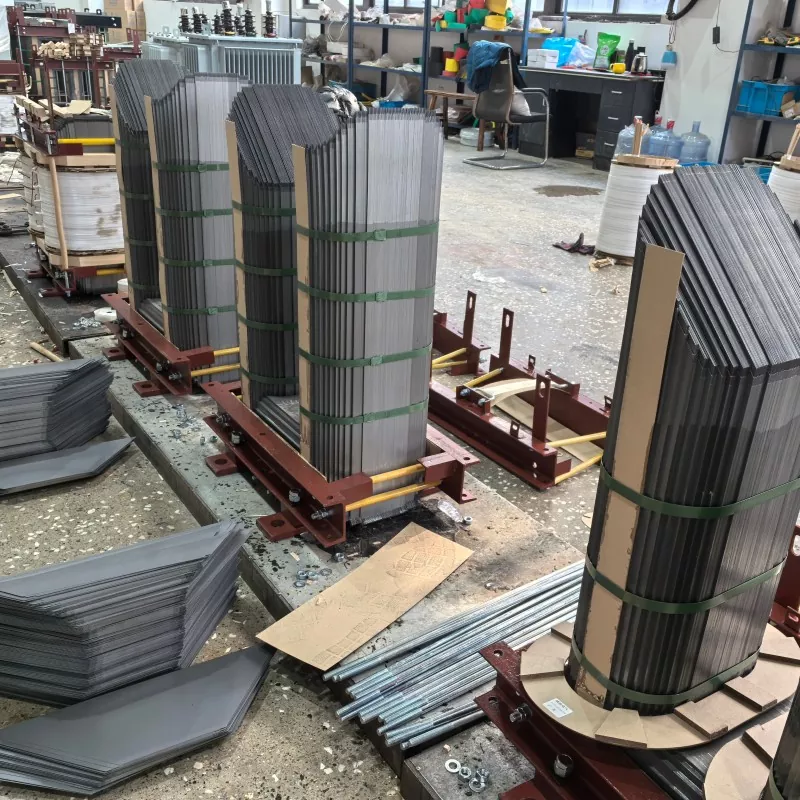

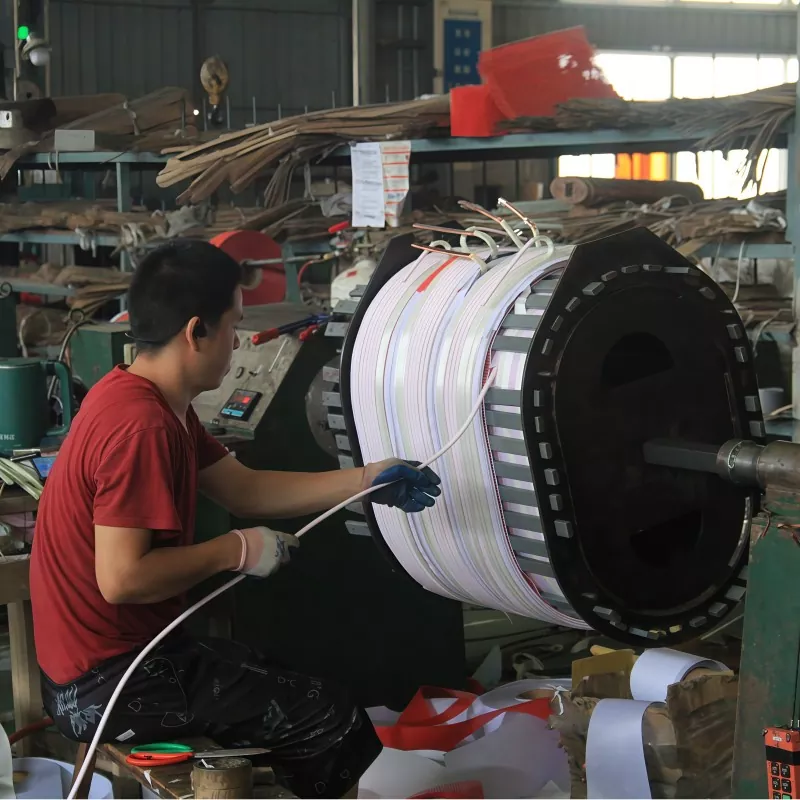

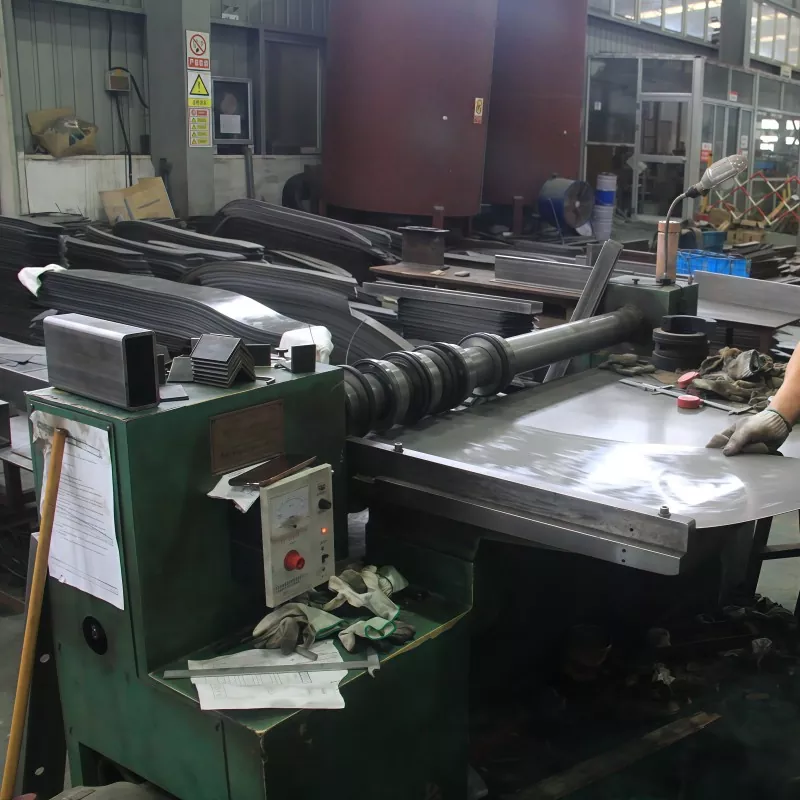

Производство, тестване и персонализиране

GUANGBIAN произвежда 150KVA сух изолационен трансформатор според електрическата спецификация на всеки проект. За тази конфигурация основните изисквания включват капацитет от 150 kVA, вторично разпределение 400 V/230 V, медни намотки, връзка Delta-Star, корпус IP43, автоматично охлаждане с вентилатор и допълнителни MCCB.

Други спецификации могат да бъдат променени, когато е необходимо, включително входно и изходно напрежение, честота, разположение на намотките, дизайн на корпуса, метод на охлаждане и конфигурация на защита. Окончателният проект се основава на електрическата система и условията на монтаж, вместо да се използва една и съща конфигурация за всеки проект.

Фабричните тестове се извършват съгласно договорената техническа спецификация и приложим стандарт. Записи от тестове и проверка от трета страна могат да бъдат организирани, когато това се изисква от проекта.

ЧЗВ

Какво е изходното напрежение на този трансформатор?

Тази конфигурация осигурява 400V трифазен и 230V монофазен изход. Други комбинации от напрежение могат да бъдат произведени според изискванията на проекта.

Могат ли товари 400V и 230V да се захранват от един и същ трансформатор?

да Връзката Delta-Star осигурява трифазно вторично захранване и неутрална точка за еднофазно разпределение. Свързаните товари трябва да бъдат правилно разпределени и да останат в рамките на номиналния капацитет на трансформатора.

Как се управлява охлаждащият вентилатор?

Сензорите за температура на намотките следят работната температура. Когато се достигне предварително зададената температура, системата за управление стартира охлаждащите вентилатори. Контролната температура се задава в съответствие с термичния дизайн на трансформатора.

Какво означава IP43?

IP43 показва защита срещу твърди чужди тела, по-големи от 1 mm, и защита срещу водни пръски при тестови условия IPX3. Това не е напълно прахоустойчив или водоустойчив корпус.

Подходящо ли е 150 kVA за строителна площадка?

Зависи от действителното натоварване. Изчислението трябва да включва нормален работен ток, както и пусков ток на двигателя, натоварвания при заваряване, едновременна работа и други временни пикови натоварвания. Капацитетът на трансформатора трябва да бъде потвърден от графика за натоварване на проекта, а не само от броя на свързаните машини.

Може ли трансформаторът да бъде направен по други спецификации?

да Входно и изходно напрежение, честота, конфигурация на свързване, корпус, охлаждане и изисквания за защита могат да бъдат определени според проекта. Пълната електрическа спецификация трябва да бъде потвърдена преди производството.
