Резюме на статията:Правилно конфигуриран изолационен трансформатор може да подобри безопасността на електроразпределението, адаптирането на напрежението и защитата на оборудването в търговски и индустриални електрически системи. The50KVA сух изолационен трансформатор с MCCBсъчетава изолация на трансформатор, преобразуване на напрежение, интегрирана защита на прекъсвача и практични инсталационни функции в едно компактно решение. С 415 V трифазен вход, 220 V трифазен четирижилен изход, медни намотки, изолация от клас F, петпозиционни кранове за напрежение, IP23 защита и интегрирани MCCBs, тази конфигурация е предназначена за приложения, където надеждното захранване и опростената инсталация са важни.
Съдържание
Защо е важен сух изолационен трансформатор?
Как MCCB подобрява защитата на трансформатора?
Какви са основните спецификации?
Как петпозиционният стъпален превключвател подобрява адаптивността на напрежението?
Как интегрираният дизайн опростява инсталирането?
Къде може да се използва изолационен трансформатор 50KVA?
Как се проверява качеството на трансформатора преди доставка?
Какво трябва да проверят купувачите преди да поръчат?
Защо да изберете тази конфигурация на трансформатор?
Защо е важен сух изолационен трансформатор?
Електрическото оборудване не винаги работи при идеални условия на захранване. Разликите в напрежението между електрозахранването и оборудването надолу по веригата, електрическите смущения и необходимостта от галванична изолация могат да повлияят на надеждността на системата. Сухият изолационен трансформатор осигурява практичен начин за адаптиране на напрежението, като същевременно създава електрическо разделяне между първичната и вторичната верига.

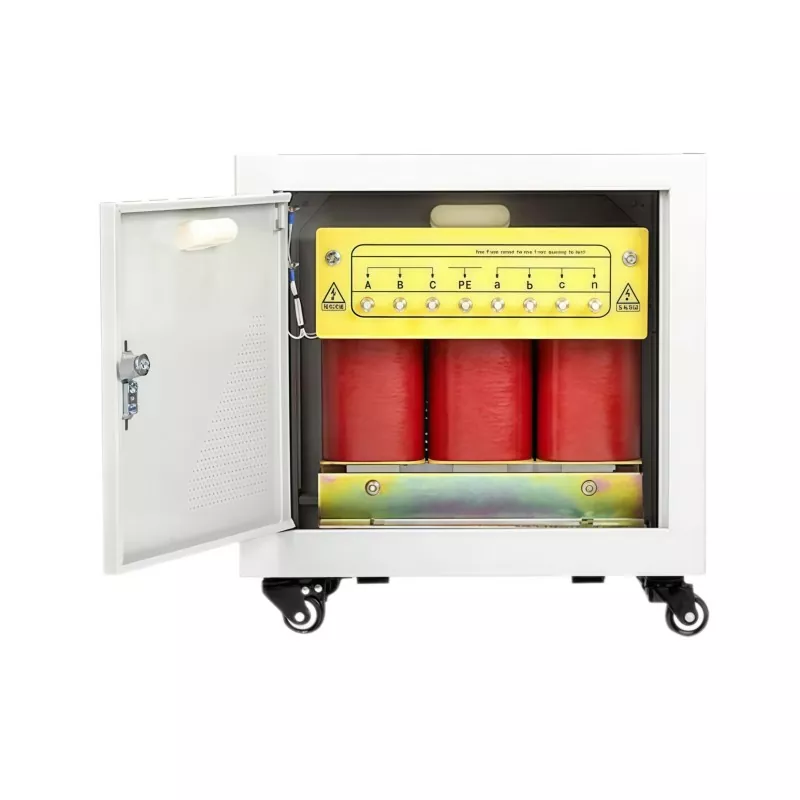

The50KVA сух изолационен трансформатор с MCCBотГУАНБЯНе проектиран около 415V AC трифазен вход и 220V трифазен четирижилен изход. Това прави устройството подходящо за приложения, които изискват контролирано трифазно захранване от 220 V от трифазен източник с по-високо напрежение.
За разлика от маслените трансформатори, конструкциите от сух тип не използват изолационно масло като основна охлаждаща и изолационна среда. Това може да ги направи привлекателни за вътрешни електрически помещения, търговски съоръжения, производствени среди и други места, където се предпочита чиста и сравнително лесна инсталация.
Как MCCB подобрява защитата на трансформатора?
Една от най-практичните характеристики на тази трансформаторна конфигурация е интегрирането на автоматични прекъсвачи с формован корпус (MCCB). Вместо да се третират трансформаторът и защитното оборудване като напълно отделни компоненти, дизайнът включва защитните устройства в корпуса на трансформатора.
Устройството използва MCCB на входа и изхода. Прекъсвачът от страната на входа е свързан към захранването от 415 V, докато защитата от страната на изхода е подредена за трифазната четирипроводна вторична верига.
Този интегриран подход може да осигури няколко практически ползи:
- Намалява необходимостта от допълнително външно защитно оборудване.
- Помага за опростяване на входящите и изходящите кабелни връзки.
- Осигурява защита от свръхток и късо съединение за свързаните вериги.
- Създава по-организирана трансформаторна инсталация.
- Може да намали работата по окабеляване и монтаж на обекта на проекта.
- Позволява трансформаторът и защитните устройства да бъдат конфигурирани като един координиран монтаж.
За индустриалните купувачи тези детайли имат значение, тъй като сложността на инсталацията може да повлияе на времето на проекта, изискванията за труд и ефективността на пускане в експлоатация.
Какви са основните спецификации?
Разбирането на електрическата конфигурация е от съществено значение, преди да изберете трансформатор. Следната таблица обобщава основните спецификации на тази 50KVA конфигурация.
| Параметър | Спецификация |
|---|---|
| Номинален капацитет | 50 KVA |
| Фаза | 3 фаза |
| Входно напрежение | 415V AC, 3 фази |
| Изходно напрежение | 220V, 3 фази 4 проводника |
| Докоснете Позиции | 380V / 400V / 415V / 430V / 450V |
| Честота | 50Hz |
| Материал за навиване | Мед |
| Клас на изолация | Клас F |
| Покачване на температурата на намотката | ≤100°C |
| Ниво на шум | <60dB на 1 метър |
| Защита на корпуса | IP23, вентилиран |
| Материал на корпуса | Неръждаема стомана |
| защита | MCCB на входа и изхода |
| Мониторинг | Монтиран волтметър |
Комбинацията от тези спецификации прави трансформатора подходящ за проекти, при които преобразуването на напрежението, електрическата изолация и интегрираната защита трябва да се разглеждат заедно, вместо да се купуват като несвързани компоненти.
Как петпозиционният стъпален превключвател подобрява адаптивността на напрежението?
Действителното мрежово напрежение може да варира в зависимост от местоположението и работните условия. Поради това трансформатор, проектиран около само едно фиксирано първично напрежение, може да изисква допълнително внимание, когато е инсталиран в зона, където захранващото напрежение се различава от номиналната стойност.
Този модел осигурява пет основни позиции на крана на напрежението:380V, 400V, 415V, 430V и 450V. Стъпковият превключвател дава на инсталационния екип по-голяма гъвкавост при съгласуване на трансформатора с наличното захранване.
Например, когато действителните условия на захранване се различават от стандартния вход от 415 V, може да се избере подходящ кран, за да се поддържа желаното вторично напрежение. Тази функция е особено полезна за проекти, при които трябва да се вземат предвид условията на захранващото напрежение по време на избора на трансформатор.
Крановият превключвател обаче е без ток. Трансформаторът трябва да бъде напълно изключен, преди да смените позицията на крана. Никога не трябва да се регулира, докато трансформаторът е под напрежение.
Как интегрираният дизайн опростява инсталирането?
Инсталирането на трансформатор не се отнася само до електрически спецификации. Кабелното трасиране, защитното оборудване, достъпността, конструкцията на корпуса и пускането в експлоатация могат да повлияят на крайния резултат от проекта.
Интегрираната конфигурация на MCCB намалява количеството отделно оборудване, което иначе може да е необходимо около трансформатора. Фабричното окабеляване между трансформатора и неговите защитни прекъсвачи също може да помогне за намаляване на количеството окабеляване на място, необходимо по време на монтажа.
Корпусът от неръждаема стомана е вентилиран и класифициран като IP23. Устройството също така използва заключващи се въртящи се колела със спирачки, които могат да направят позиционирането и движението по-удобно по време на дейности по инсталиране или поддръжка.
Предно монтиран волтметър осигурява лесен начин за наблюдение на напрежението в отделението за ниско напрежение. Това е полезно по време на пускане в експлоатация и рутинна проверка, тъй като операторите могат да проверяват посоченото напрежение, без да изискват отделно външно устройство за измерване.
Къде може да се използва изолационен трансформатор 50KVA?
Капацитет от 50 KVA е подходящ за много електрически приложения със среден мащаб, където се изисква контролирано трифазно захранване. Действителната пригодност винаги трябва да се потвърждава спрямо свързания товар, стартовия ток, работния цикъл, условията на околната среда и местните електрически изисквания.
Типичните среди на приложения могат да включват:
- Индустриални производствени мощности
- Търговски сгради
- Заводски ел. помещения
- Системи за автоматизация и управление
- Захранващи устройства за машини
- Оборудване, изискващо електрическа изолация
- Цехове и съоръжения за обработка
- Електрически разпределителни системи, изискващи преобразуване от 415V към 220V
За проекти с чувствително оборудване трансформаторът трябва да се оценява като част от цялостната система за разпределение на енергия, а не като изолиран компонент.
Как се проверява качеството на трансформатора преди доставка?
Производителността на трансформатора зависи в голяма степен от качеството на намотката, целостта на изолацията, точността на електрическото съотношение и цялостната последователност на производството. Поради тази причина тестването трябва да бъде важна част от оценката на доставчика.
Според информацията за продукта, GUANGBIAN използва тестов стенд с интегриран трансформатор преди изпращане. Процесът на тестване включва проверки, свързани със съпротивлението на намотките, съотношението на навивки, съпротивлението на изолацията, загубите на празен ход и регулирането на напрежението.
Производственият процес също така следва IEC-базирани изисквания за изпитване за изпратени единици. Документираният подход за тестване дава на купувачите полезни технически доказателства при преглед на оборудването преди инсталиране.
За персонализирани поръчки купувачите могат също така да обсъдят изискванията за проверка и специфичните за проекта спецификации с производителя преди производството. Това е особено важно, когато трансформаторът трябва да отговаря на определена инсталационна среда или конфигурация на електрическата система.
Какво трябва да проверят купувачите преди да поръчат?
Изборът на трансформатор въз основа само на неговия KVA рейтинг може да доведе до неподходяща конфигурация. Екипите за доставки трябва да прегледат пълните електрически и механични изисквания, преди да потвърдят поръчка.
Ключовите точки за проверка включват:
- Първично напрежение:Потвърдете наличното захранващо напрежение и конфигурацията на фазите.
- Вторично напрежение:Проверете дали изходното напрежение съответства на свързаното оборудване.
- Товароносимост:Изчислете очакваното непрекъснато и пиково натоварване, вместо да разчитате само на номиналните стойности на оборудването.
- Честота:Потвърдете дали проектът изисква 50Hz, 60Hz или друга честота.
- защита:Проверете спецификациите на MCCB и определете дали местните разпоредби изискват допълнителна защита нагоре или надолу по веригата.
- Инсталационна среда:Проверете дали защитата IP23 е достатъчна за предвиденото местоположение.
- Регулиране на напрежението:Помислете дали многопозиционният стъпален превключвател е от полза за условията на местната мрежа.
- Документация:Поискайте технически чертежи, протоколи от изпитвания, информация за окабеляване и други документи, необходими за одобрение на проекта.
За международни проекти също е полезно да се изяснят транспортните размери, опаковката, изискванията за инсталиране, приложимите стандарти и процедурите за въвеждане в експлоатация, преди да започне производството.
Често задавани въпроси
Може ли стъпалният превключвател да се регулира, докато трансформаторът работи?
Не. Стъпният превключвател е без ток и трябва да се регулира само след като трансформаторът е напълно изключен. Винаги трябва да се спазват правилните процедури за електрическа безопасност, преди да смените позицията на крана.
Трансформаторът включва ли MCCB от двете страни?
да Тази конфигурация интегрира MCCB в корпуса на трансформатора, като защитата е осигурена от входната и изходната страна. Точното разположение на прекъсвача трябва да бъде потвърдено спрямо електрическите изисквания на проекта преди поръчка.
Все още ли е необходима отделна разпределителна кутия?
В много инсталации интегрираните MCCB могат да намалят нуждата от отделна защитна кутия. Въпреки това местните електрически кодове и цялостният дизайн на разпределението може да изискват допълнителна защита или превключващо оборудване.
Този трансформатор 50KVA подходящ ли е за външен монтаж?
Корпусът е с рейтинг IP23 и е предназначен за вътрешни или подходящо покрити места. За напълно изложени външни среди, включващи силен дъжд, прах или други тежки условия, може да е по-подходящо по-високо ниво на защита на корпуса.
Какъв тип материал за навиване се използва?
Трансформаторът използва медни намотки. Медта е широко избрана за трансформаторни намотки поради своята електрическа проводимост и пригодност за надеждно предаване на енергия.
Може ли трансформаторът да бъде персонализиран?
да Конфигурациите на трансформатора могат да бъдат обсъдени в съответствие с изискванията на проекта, включително електрически параметри, защитни устройства, настройки на крана, изисквания за корпуса и други съображения, специфични за приложението.
Защо да изберете тази конфигурация на трансформатор?
Един добре проектиран трансформатор трябва да прави повече от преобразуване на напрежение. Той трябва да пасва на електрическата система, да опрости монтажа, да осигури подходяща защита и да остане практичен за дългосрочна работа. The50KVA сух изолационен трансформатор с MCCBсъчетава 50KVA трифазен капацитет, преобразуване на напрежение от 415V към 220V, медни намотки, изолация от клас F, петпозиционно регулиране на напрежението, интегрирани автоматични прекъсвачи, IP23 конструкция на корпуса от неръждаема стомана, мониторинг на напрежението и фабрично тестване в едно инженерно решение.
За купувачи, които търсят китайски производител на трансформатори, способен да достави персонализирани решения за сух изолационен трансформатор, GUANGBIAN предоставя практична опция за проекти, които изискват интегрирана защита и специфични за приложението конфигурации. Ако оценявате спецификациите, планирате нова електрическа инсталация или сравнявате доставчици на трансформатори, прегледайте 50KVA сух изолационен трансформатор с MCCB и обсъдете изискванията на вашия проект директно с производителя. За спецификации на напрежението, конфигурация на MCCB, изисквания за корпуса, документи за изпитване или персонализирани трансформаторни решения,свържете се с насза да получите технически насоки и решение, съответстващо на вашето приложение.
