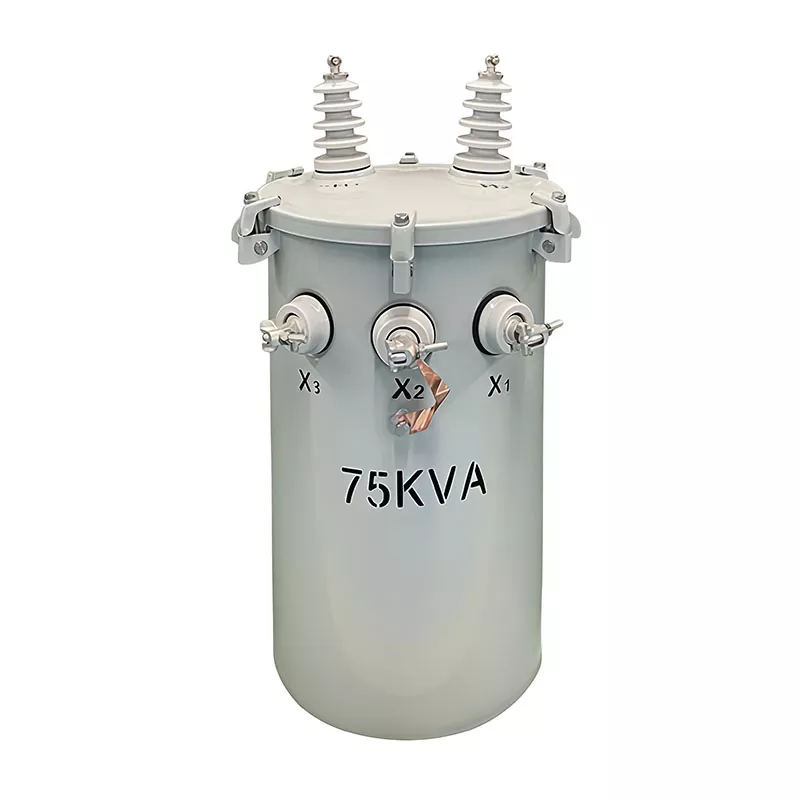

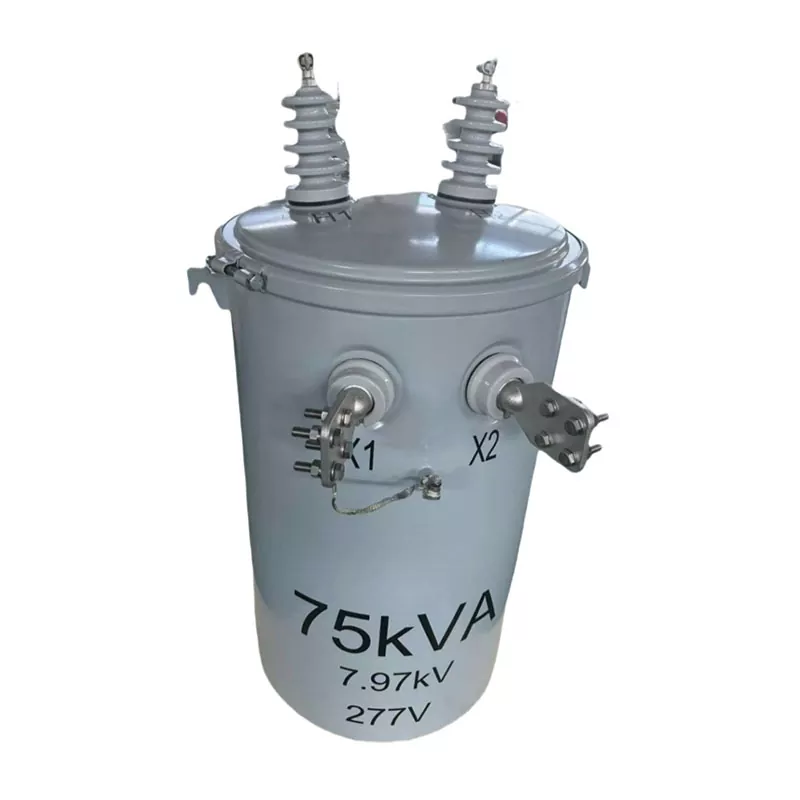

75KVA Монтиран на стълб трансформатор

75KVA монтиран на стълб трансформатор от Guangbian е проектиран за стабилно разпределение на електроенергия на открито в жилищни общности, проекти за електрификация на селските райони, индустриални паркове, училища, болници и търговски обекти. Проектиран с модерни изолационни системи и издръжлива маслена технология, този трансформатор осигурява надеждно регулиране на напрежението, ниска загуба на мощност и дълъг експлоатационен живот при различни условия на околната среда.

Като професионален производител на трансформатори в Китай с повече от 20 години опит, Guangbian се специализира в производството на висококачествени монтирани на стълбове трансформатори под 35KV за клиенти в Африка, Югоизточна Азия, Централна Азия, Южна Америка и Близкия изток.

Какво е 75KVA монтиран на стълб трансформатор?

75KVA монтиран на стълб трансформатор е компактен маслен разпределителен трансформатор, инсталиран директно на електрически стълбове за намаляване на електричеството от средно напрежение до ниско напрежение, подходящо за домове, търговски сгради и малки индустриални приложения.

Този тип трансформатор е широко използван, защото предлага:

● Ефективно разпределение на мощността

● Лесен монтаж и поддръжка

● Намалено заемане на земя

● Отлична устойчивост на атмосферни влияния

● Стабилна дългосрочна работа

Трансформаторът Guangbian 75KVA е произведен в съответствие с международните стандарти за трансформатори и може да бъде персонализиран за различни мрежови системи и изисквания за напрежение.

Капацитет и фаза

Започнете с "75KVA, монофазен" в горната част на листа с данни на трансформатора. KVA означава киловолтампер - мярка за привидна мощност. 75KVA е максималното натоварване, което може да издържи това устройство. Ключова дума: "може да се справи", а не "трябва да работи". На практика поддържайте натоварването около 80% от номиналния капацитет. Това значително удължава живота на трансформатора.

Еднофазен трансформатор има една входна фаза и една изходна фаза. Подходящ е за жилищни райони, улично осветление и малки търговски обекти. Трифазните модули, от друга страна, обслужват фабрики и офис сгради, където се изисква промишлено захранване от 380 V.

Параметри на напрежението

Първично напрежение: 4160 Grd Y / 2400V

Това ви казва към какво може да се свърже страната с високо напрежение. "Grd Y" означава заземена двойна връзка - неутралата е свързана със земята. 4160V е напрежението линия-линия, 2400V е линия-неутрално напрежение. Това е често срещана оценка в разпределителните системи в Северна Америка, поради което често ще виждате трансформатор 4160v, посочен в спецификациите за експортни пазари.

Стъпковият превключвател има 5 позиции: +2,5%, 0%, -2,5%, -5%, -7,5%. Когато входящото напрежение варира, можете да регулирате крана, за да поддържате изхода стабилен. Позиция B или 2 маркира номиналната настройка.

Вторично напрежение: 120/240V

Това е страната на изхода за ниско напрежение. Еднофазен трансформатор обикновено доставя 120V или 240V. Изходът от 240 V се справя с по-големи натоварвания като променливотокови устройства и бойлери. Страната 120V? Това е за лампи и стенни контакти. С двете напрежения в едно устройство не се нуждаете от отделна настройка за понижаване.

Материали и изработка

Материал на намотката: Мед

Медта провежда по-добре от алуминия, така че работи по-хладно и губи по-малко енергия. Ние изграждаме с мед в съоръжението на GUANGBIAN в Китай—разходи по-рано, но дългосрочната надеждност си заслужава.

Сърцевина: зърнесто-ориентирана силиконова стомана

Силиконовата стомана е това, което кара трансформатора да работи магнитно. „Ориентиран към зърно“ просто означава, че кристалите са подредени в една посока - това намалява магнитните загуби. Резултат? Загубите на празен ход остават ниски, а ефективността се повишава.

Метод на охлаждане: ONAN

ONAN = Oil Natural, Air Natural. Маслото се движи самостоятелно, извличайки топлина от сърцевината и намотките. Без помпи. Без фенове. По-малко неща за провал. За устройство, монтирано на стълб в средата на нищото, този вид простота се брои.

Показатели за ефективност

Загуба на празен ход: ≤225W | Загуба на натоварване: ≤750W | Импеданс: ≤2,5%

Загубата на празен ход е това, което трансформаторът черпи, просто седейки там, захранван, но ненатоварен. 225 вата е доста малко. Загубата на натоварване се случва при пълен капацитет — 750 W е нормално за този клас размери. Импедансът, около 2,5%, влияе върху регулирането на тока на късо съединение и напрежението.

Токът на възбуждане ≤2,5% ви казва, че качеството на ядрото е стабилно. Не е необходима много енергия за магнетизиране. Това са числата, които ще намерите във всеки лист с данни за трансформатор на GUANGBIAN - ние произвеждаме в Китай и тестваме всеки модул, преди да напусне фабриката.

Стандарти за сертифициране

Серия IEEE C57.12, ANSI C57.12.20

IEEE C57 е техническият стандарт за трансформатори от Института на инженерите по електротехника и електроника. ANSI е американският национален институт по стандартизация. Когато един модул отговаря и на двете, вие знаете, че дизайнът и методите за тестване отговарят на международно ниво.

Четенето на таблица с данни за трансформатор изисква известна практика, но това е основно умение за снабдяване. Все още имате въпроси? Обърнете се към техническия екип на GUANGBIAN. Ние произвеждаме в нашата фабрика в Китай и можем да ви преведем през индивидуален процес на подбор.

Нашата фабрика

Цех за ламарина

Цех за навиване на фолио

Работилница за навиване

Цех за навиване на пещи

Цех за монтаж на трансформатори

Цех за въвеждане в експлоатация на трансформатори

Производствен процес

Производството на всеки 75KVA монтиран на стълб трансформатор следва стриктни производствени процедури:

● Рязане и подреждане на трансформаторни сърцевини

● Производство на бобини

● Изработка и заваряване на резервоари

● Процес на вакуумно сушене

● Монтаж на трансформатора

● Пълнене и уплътнение с масло

● Тестване на електрически характеристики

● Окончателна проверка и опаковане

Тази интегрирана производствена система помага на Guangbian да поддържа постоянно качество на продукта и конкурентоспособност на разходите.

Свържете се с Guangbian

Ако търсите професионален производител и доставчик на трансформатори в Китай, Guangbian може да предостави персонализирани решения за монтирани на стълб трансформатори 75KVA според изискванията на вашия проект.

Независимо дали вашият проект е за електрификация на селските райони, промишлено разпределение, обществена инфраструктура или системи за възобновяема енергия, нашият инженерен екип може да ви подкрепи с надеждни трансформаторни продукти и технически решения.

Свържете се с Guangbian днес, за да получите:

● Техническа консултация

● Спецификации на трансформатора

● OEM & ODM поддръжка

● Фабрична оферта

● Решения за международни доставки
