Защо се използва сух трансформатор в съвременните системи за разпределение на електроенергия?

Резюме

Тази статия обяснява как aсух трансформаторработи, неговата основна структура, принципи на работа, предимства и приложения в реалния свят. Той е предназначен да помогне на инженерите, мениджърите по доставките и операторите на съоръжения да разберат защо сухите трансформатори са все по-предпочитани в съвременните електрически разпределителни системи. Съдържанието също така разглежда често срещани проблеми като безопасност, ефективност, инсталационна среда и изисквания за поддръжка, като предлага практическо ръководство за вземане на информирано решение.

---

Съдържание

• Въведение
• Схема на технологията за сух трансформатор
• Принцип на работа
• Основни компоненти
• Ключови предимства
• Типични приложения
• Сравнение на сух и потопен в масло трансформатор
• Ръководство за избор
• Съображения за поддръжка и безопасност
• Често срещани проблеми и отстраняване на неизправности
• ЧЗВ
• Заключение

---

Контур

Тази статия следва структуриран подход: първо представя концепцията за сухи трансформатори, след това обяснява техния работен механизъм, последван от анализ на компонентите, предимства и сравнение с традиционните маслени трансформатори. Той завършва с насоки за избор, информация за поддръжката и често задавани въпроси, за да предостави пълен технически преглед.

---

Въведение

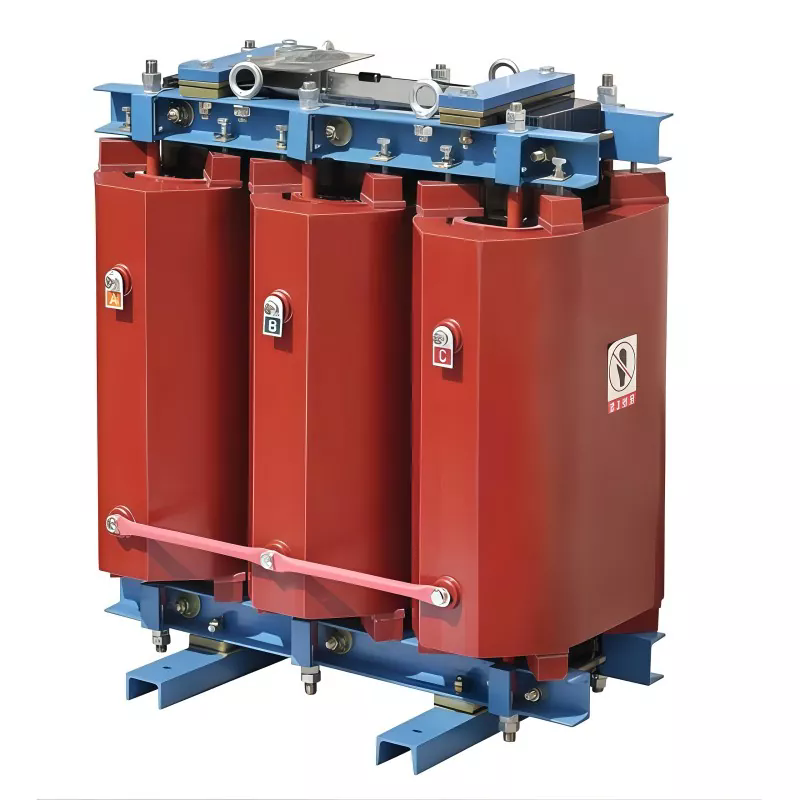

Сухият тип трансформатор е модерно електрическо устройство, използвано за пренос на електрическа енергия между вериги чрез електромагнитна индукция без използване на изолационно масло. За разлика от потопените в масло трансформатори, той разчита на въздушни или твърди изолационни материали като епоксидна смола. Това го прави много подходящ за вътрешни инсталации, търговски сгради, болници и среди, където пожарната безопасност и опазването на околната среда са приоритети. С нарастващото търсене на по-безопасна и по-чиста електрическа инфраструктура, сухите трансформатори се превърнаха в предпочитано решение в индустриите. Производители като Zhejiang Guangbian Electric Power Technology Co., Ltd. продължават да правят иновации в тази област, предлагайки надеждни и ефективни трансформаторни решения, съобразени с модерни енергийни системи.

---

Схема на технологията за сух трансформатор

Сухите трансформатори работят въз основа на закона за електромагнитната индукция на Фарадей. Първичната и вторичната намотка са електрически изолирани, но магнитно свързани чрез ламинирана желязна сърцевина. Когато променливият ток преминава през първичната намотка, той създава магнитно поле, което индуцира напрежение във вторичната намотка. За разлика от системите с маслено охлаждане, разсейването на топлината се постига чрез естествена циркулация на въздуха или системи за принудително охлаждане на въздуха. Това елиминира рисковете, свързани с изтичане на масло, опасност от пожар и замърсяване на околната среда.

---

Принцип на работа

Работата на сух трансформатор може да се обобщи в следните стъпки:

1. Променливият ток влиза в първичната намотка.
2. В сърцевината се генерира магнитен поток.
3. Магнитното поле индуцира напрежение във вторичната намотка.
4. Напрежението се увеличава или намалява в зависимост от съотношението на намотките.
5. Топлината, генерирана по време на работа, се разсейва чрез въздушно охлаждане.

Липсата на течна изолация опростява системата и повишава безопасността при работа, особено в затворени среди.

---

Основни компоненти

Сухият трансформатор се състои от няколко основни компонента:

• Ядро:Изработен от ламинирана силиконова стомана за намаляване на загубите от вихрови токове.
• Намотки:Обикновено изработени от мед или алуминий, изолирани с епоксидна смола.
• Изолационна система:Солидна изолация, заместваща системи на маслена основа.
• Охладителна система:Естествено въздушно охлаждане (AN) или принудително въздушно охлаждане (AF).
• Приложение:Защитен корпус, осигуряващ механична защита и защита от околната среда.

---

Ключови предимства

Сухите трансформатори предлагат няколко важни предимства:

• Няма риск от пожар поради липса на масло
• Екологичен дизайн
• Ниски изисквания за поддръжка
• Висока устойчивост на късо съединение
• Подходящ за вътрешен монтаж
• Намалени опасения за съответствие с екологичните изисквания

Тези предимства ги правят особено подходящи за чувствителни места като летища, болници и високи сгради.

---

Типични приложения

Сухите трансформатори се използват широко в множество сектори:

• Търговски сгради и търговски центрове
• Болници и здравни заведения
• Центрове за данни и ИТ инфраструктура
• Промишлени предприятия със строги изисквания за безопасност
• Жилищни многоетажни комплекси
• Транспортни системи като железопътни линии и метростанции

---

Сравнение на сух и потопен в масло трансформатор

Характеристика	Сух трансформатор	Маслен трансформатор
Охлаждаща среда	Въздух / смола	Изолационно масло
Риск от пожар	Много ниско	По-високо
Поддръжка	ниско	Средно до високо
Местоположение на инсталацията	Подходящо за закрито	Основно на открито
Въздействие върху околната среда	Екологично чист	Риск от изтичане на масло

---

Ръководство за избор

Изборът на правилния сух трансформатор изисква внимателна оценка на няколко фактора:

• Изисквания за капацитет на натоварване и напрежение
• Инсталационна среда (вътрешно/външно)
• Метод на охлаждане (AN или AF)
• Изисквания за безопасност и противопожарна защита
• Цели за енергийна ефективност

Правилният избор гарантира дългосрочна оперативна стабилност и намалени разходи през жизнения цикъл.

---

Съображения за поддръжка и безопасност

Въпреки че сухите трансформатори изискват по-малко поддръжка, периодичната проверка все още е от съществено значение:

• Редовно почистване от прах за предотвратяване на прегряване
• Проверка на целостта на изолацията
• Следене на температурните нива
• Осигуряване на подходяща вентилация
• Затягане на електрически връзки

Правилната поддръжка значително удължава експлоатационния живот и осигурява стабилна работа при промени в натоварването.

---

Често срещани проблеми и отстраняване на неизправности

Някои типични проблеми включват:

• Прегряване:Често се причинява от лоша вентилация или условия на претоварване.
• Увеличаване на шума:Може да показва разхлабени ламинации на сърцевината или механични вибрации.
• Стареене на изолацията:Възниква поради продължителен термичен стрес.

Ранното откриване и коригиращи действия могат да предотвратят големи системни повреди.

---

ЧЗВ

1. Какъв е животът на сух трансформатор?
Обикновено 20–30 години в зависимост от условията на работа и качеството на поддръжката.

2. Могат ли сухите трансформатори да се използват на открито?
Да, но те изискват подходящи защитни кутии, за да се предотврати проникването на влага и прах.

3. Сухите трансформатори по-скъпи ли са?
Първоначалните разходи може да са по-високи, но по-ниските ползи за поддръжка и безопасност намаляват дългосрочните разходи.

4. Защо сухите трансформатори са по-безопасни?
Тъй като не използват запалимо изолационно масло, което намалява рисковете от пожар и течове.

---

Заключение

Сухите трансформатори представляват модерно, безопасно и екологично решение за разпределение на електрическа енергия. Техният здрав дизайн, ниски изисквания за поддръжка и високи показатели за безопасност ги правят идеални за критична инфраструктура и градски инсталации. Тъй като индустриите продължават да дават приоритет на устойчивостта и безопасността, търсенето на модерни трансформаторни технологии продължава да расте.Zhejiang Guangbian Electric Power Technology Co., Ltd.се ангажира да доставя високоефективни решения за сух трансформатор, проектирани за надеждност, ефективност и дългосрочна стабилност в различни приложения. За повече технически подробности, консултация по проекта или персонализирани трансформаторни решения, молясвържете се с насднес. Нашият инженерен екип е готов да подкрепи вашите изисквания за енергийна система с професионален опит и отзивчиво обслужване.
